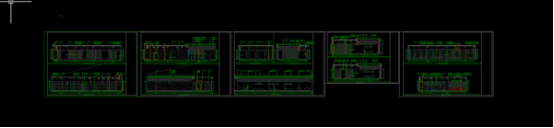

當我們打開一張CAD圖紙的時候，發現這個圖紙變得十分的暗，根本看不清楚圖紙的內容，這是怎么回事呢？參考下圖。
看到上圖，我們首先先要想到是可能圖層處于鎖定的狀態，用LAYER在我們的圖層管理器中解鎖我們圖紙在所有的圖層就可以解決這個問題了，參考下圖。
如果上面的方法并不奏效，我們就應該看看這個圖紙是不是外部參照，如果是我們就需要調整XDWGFADECTL參數，這個數值從-90一直到90，同時 這個數字越小，這個外部參照就會越亮，如果我們的外部參照所在的圖層被鎖定的話，這個暗度的效果就會與其他疊加，就會很暗了。
