CAD中的PEDIT命令和LIST命令的介紹及用法
一、PEDIT命令在CAD中的主要作用是：合并多線段；合并多線段需要具備的條件是，線段是由直線和曲線的組合成的；線條連續，且相交，相交處（端點）不能有多余線頭。
二、LIST命令是用于快速查詢圖形對象的屬性信息，顯示結果以列表的方式進行顯示。如果你關注CAD繪圖練習應該可以發現，很多習題最后都需要通過使用LIST命令，來求得指定區域的面積等數值。執行LIST命令，選擇對象后，軟件會彈出一個文本窗口，該窗口顯示了對象的所有信息，包括對象類型、空間、圖層、處理碼、面積、尺寸等等。要啟用LIST命令，可以通過在命令區輸入LIST，按回車鍵，或者以工具菜單-查詢-列表顯示功能查看圖紙的具體參數，點擊啟用。我們在使用CAD繪制設計圖時，大部分圖形都是由多線段組成的，但是這種多線段如何知道它的周長呢？這時，我們就可以運用PE命令和LI命令得出啦！
三、以下是我總結的兩個命令組合的用法：

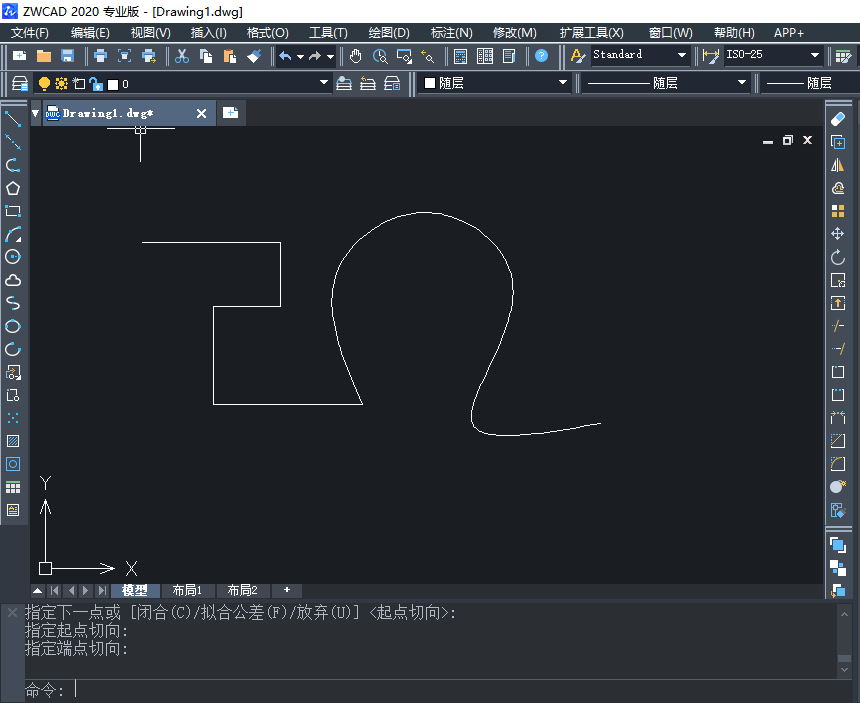

1. 如下圖所示，是由直線段跟曲線段組成的線段。
2. 我們在命令行輸入PE，將直線跟曲線合并起來，回車，然后命令行會出現M指令，我們選擇所有對象，回車。

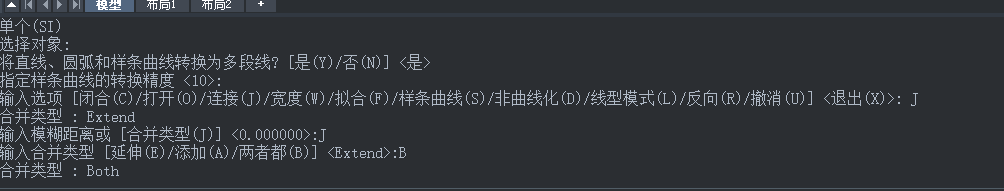

3. 命令提示“輸入選項”輸入J指令，然后回車，把線段合并后，就變成一個整體了。

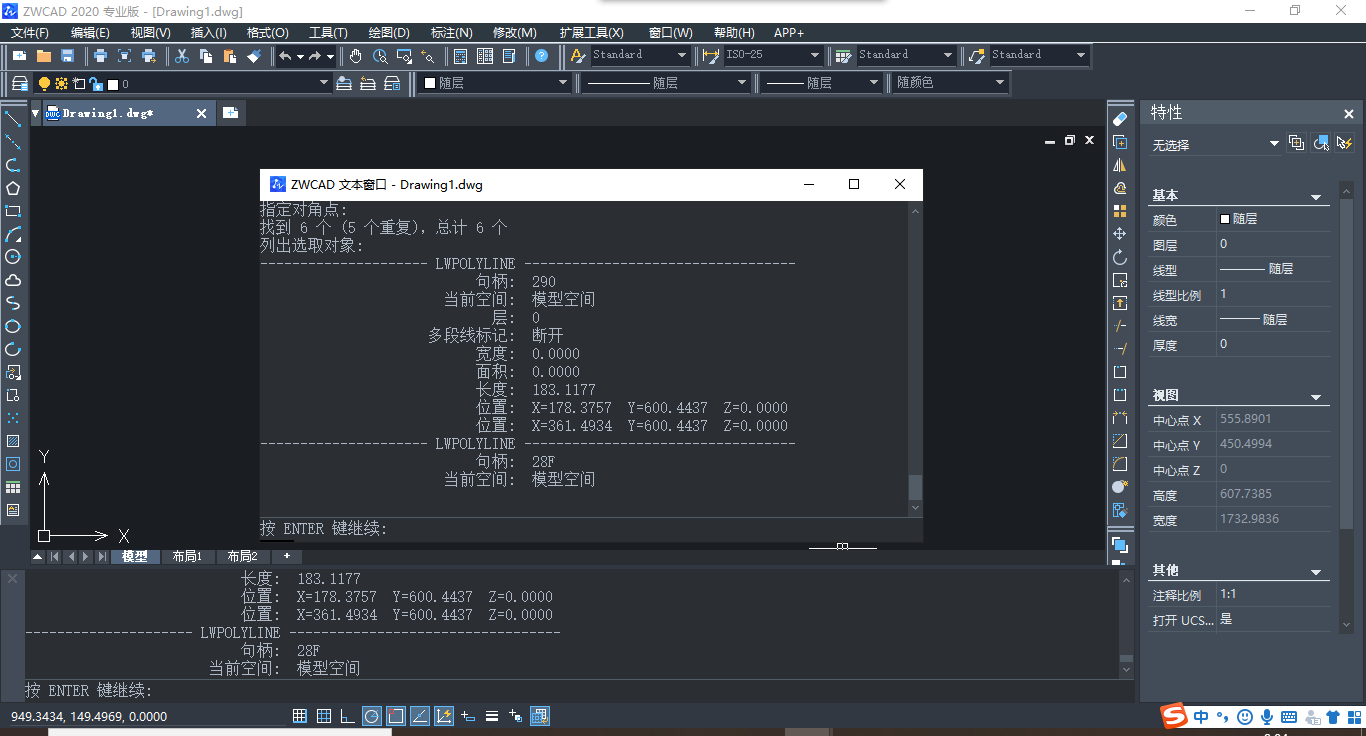

4. 最后我們在CAD中輸入LI命令，然后回車，就可以得到這兩個線段組合的周長了，如下圖所示：
這兩個命令的用法你都學會了嗎？
