CAD中的偏移命令是一種特殊的復制對象方法，它是根據指定的距離或通過點建立一個與所選對象平行的形體，從而使對象數量得到增加?？梢赃M行偏移的CAD圖形對象包括直線、曲線、多邊形、圓、圓弧等。那么，CAD偏移快捷鍵命令，CAD偏移命令怎么用？

調用偏移命令的方法如下。

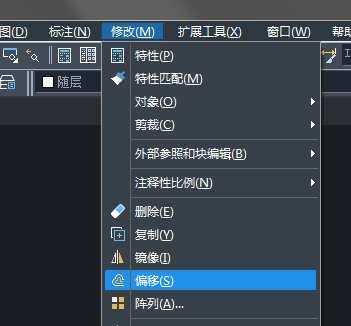

菜單欄：執行【修改】-【偏移】命令，如圖所示。

工具欄：單擊【修改】工具欄中的【偏移】按鈕。

命令行：在命令行中輸入OFFSET/O。

功能區：在【默認】選項卡中，單擊【修改】面板中的【偏移】按鈕。

在命令執行過程中，需要確定偏移源對象、偏移距離和偏移方向。

調用【偏移】命令，命令行提示如下。

命令：_OFFSET    //調用【偏移】命令

指定偏移距離或[通過（T>/刪除（E）/圖層（L)]〈通過>:     //輸入偏移距離

選擇要偏移的對象，或[退出(E)/放棄(U)] <退出>:      //選擇偏移對象

措定通過點或[退出(E)/多個(M) /放棄(U)] <退出>:  //輸入偏移距離或措定目標點

命令行主要選項含義如下。

通過：創建通過指定點的偏移對象。

刪除：偏移源對象后將其刪除。

圖層：確定將偏移對象創建在當前圖層上還是源對象所在的圖層上。
