我們在使用CAD軟件進行繪制或是設計時，會常常需要繪制很多相互垂直的直線，但是由我們自己手動去繪制十分垂直的兩條線就會比較困難，那么如果我們想要又快又好的畫出垂直線來有什么快捷的辦法方式呢？我們來看看下面的方法吧。

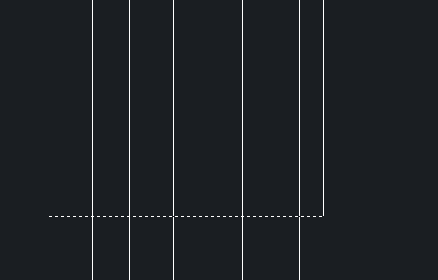

1. 首先我們打開CAD軟件，在繪圖區域用直線命令任意的一條線段，然后回車，再重復直線命令，我們制定直線的第一點，同時我們按住鼠標的右鍵和shift鍵，然后選擇直線的垂足，第二點就會自用的捕捉到線段的垂足點，在垂足點點擊我們的鼠標左邊，既可以完成垂線的繪制，參考我們下圖。

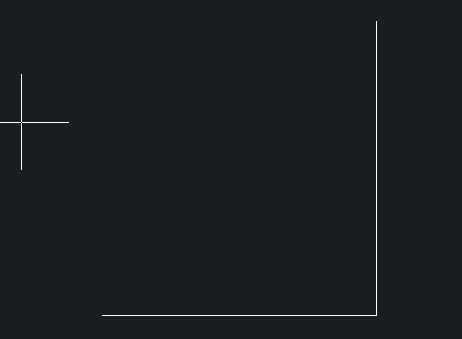

2.在繪制中用直線命令隨意的畫出一條線段，在命令行中輸入【XL】即為構造線的快捷鍵，回車后繼續輸入【A】角度快捷鍵，回車后輸入【R】參照，回車，根據命令翰的提示，我們【選擇直線對象】，我們選擇繪制的傾斜直線，又提示【輸入構造線的角度】， 我們直接輸入【90】即為垂直角度，回車之后把構造線定到線段上，完成垂直的繪制，可以參考下面的步驟示圖：
最后我們就可以快速的繪制出我們的垂直線段啦
今天關于在CAD中快速畫出垂直線的方法分享到這里，方法比較簡單，相信學習CAD的小伙伴們都能理解并上手操作。
