CAD如何選擇重疊的圖形
當圖形有重疊的時候，如果我們想編輯最上面的圖形，這時很簡單，直接鼠標左鍵選中即可，但是有時候我們想編輯被擋住的圖形怎么辦？這時候用選擇循環功能就可以實現了，如下圖所示。

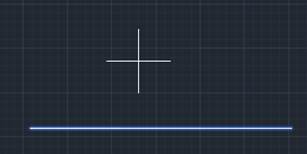

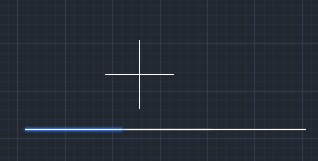

如上圖所示的3張圖片，分別是三條線段，最長的擋住中間的，中間的擋住最短的，重疊的圖形我們該如何選擇嗎？下面簡單地介紹一下操作方法。

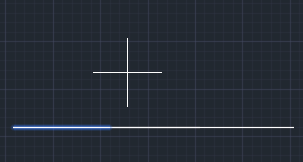

1、 同時按住鍵盤shift鍵和空格鍵，鼠標左鍵單擊最左端選中最短的，如圖所示。
2、松開shift鍵和空格鍵，鼠標左鍵單擊，即可循環選擇如上三條線段。

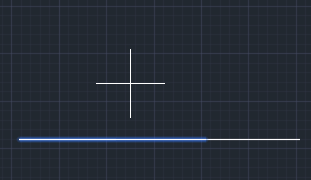

注：在第1步驟中，你也可以按住鍵盤shift鍵和空格鍵，鼠標左鍵單擊中間線段與最短線段不重合部分且與最長線段重合部分，直接選中中間選段，如圖所示。其他線段以此類推。
