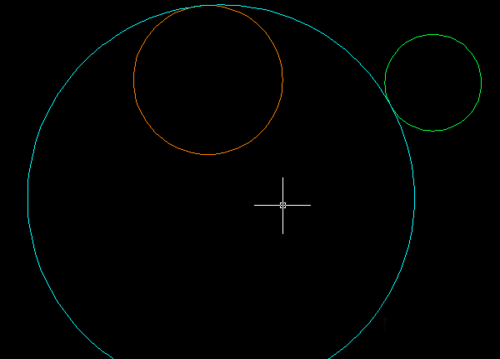

cad畫一個圓與另兩圓內切、外切
CAD是強大的畫圖軟件，功能非常的多樣化。在CAD中圓與圓之間的外切，內接對新手來說可能有點復雜，今天小編就給大家講解一下具體的步驟。
方法/步驟

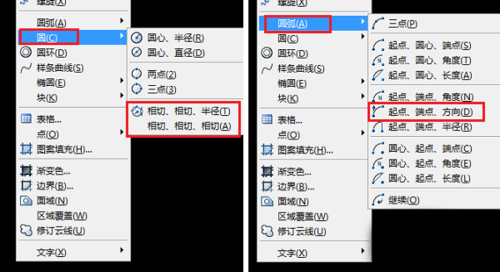

1.我們在繪制存在兩個切點的公切圓的時候，選擇圓工具，如圖所示，可以看出圓工具提供了兩種畫公切圓的方法。
2.如果我們已經知道公切圓半徑時，可以直接使用切點、切點、半徑的方法，繪制公切圓。

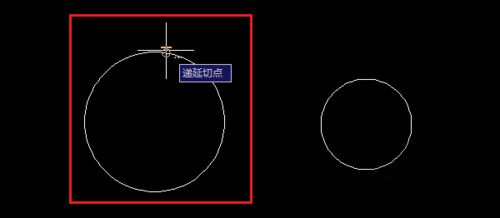

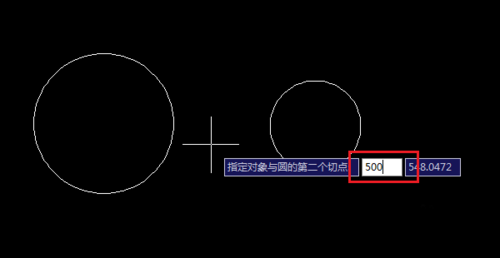

輸入c，空格，t，空格，分別在兩個圓大概的切點位置點擊一下，再輸入公切圓半徑，空格，繪制出公切圓。如圖所示。

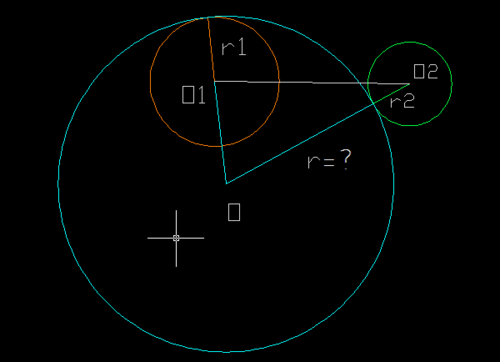

3.如果我們只知道公切圓圓心位置，需要先算出公切圓半徑。再重復第2步的過程，繪制公切圓，

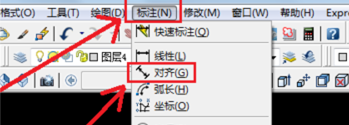

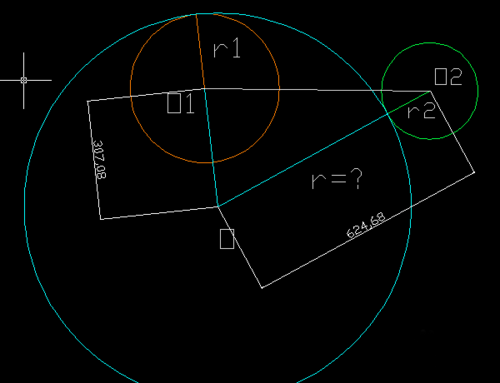

在上方的菜單欄，選擇標注-對齊，調用對齊標注工具，點擊公切圓圓心和內切圓圓心，空格，標注出兩圓心之間的距離d(OO1)。重復，標注出公切圓圓心和外切圓圓心之間的距離d(OO2)。

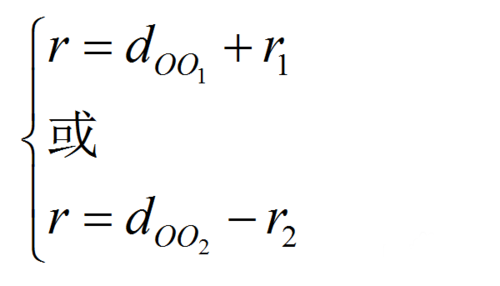

根據d(OO1)或d(OO2)計算出公切圓半徑r，重復第2步的過程繪制出公切圓。

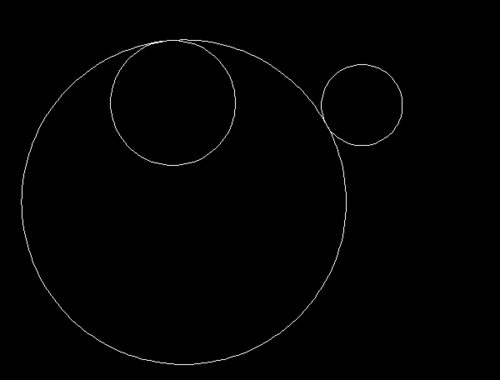

效果如下：完成。
其實圓與圓之間的外切和內接還有很多種情況，需要我們更加深入的學習。掌握不同條件下的繪制方法，對我們學習CAD非常的有幫助。
