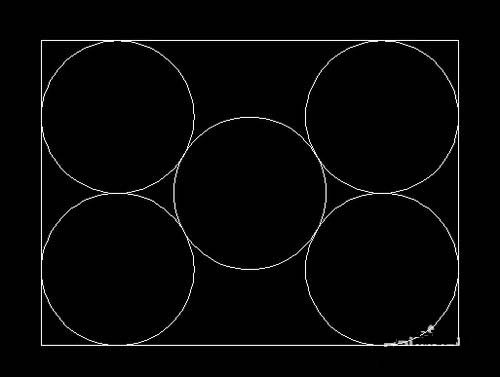

CAD中如何繪制矩形內切五個圓
CAD中如何繪制矩形內切五個圓?小編接下來為大家介紹一個簡單的方法,如下:

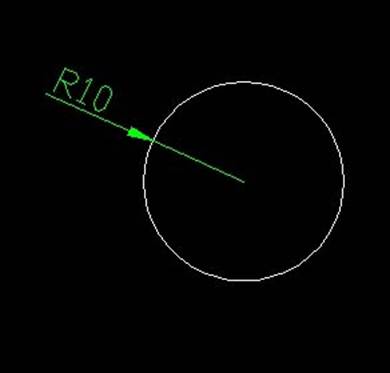

1、首先,繪制任意半徑的圓, 下面以半徑為10為例

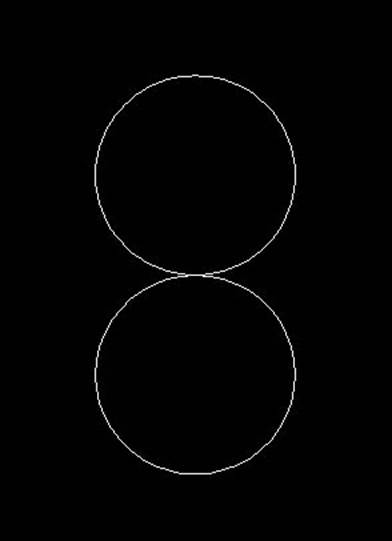

2、接著,復制圓

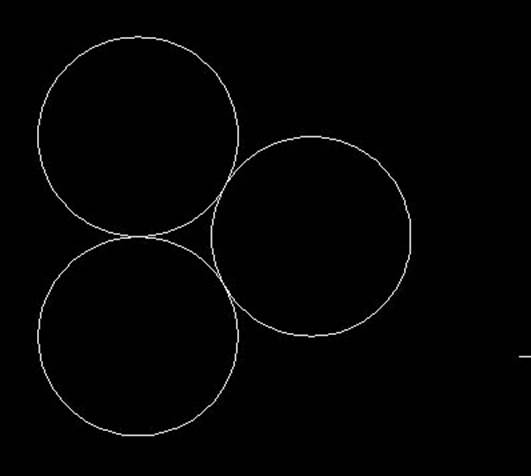

3、然后,使用”相切相切半徑”功能繪制與兩圓相切的第三個圓，注意:三個圓半徑都相等

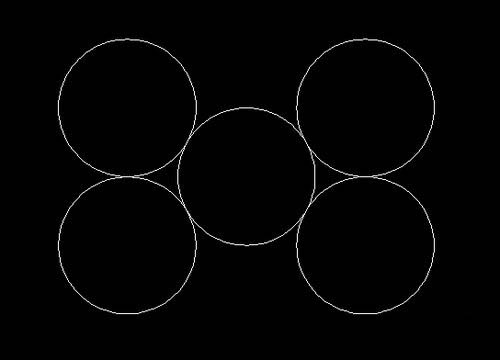

4、鏡像左邊的圓,得到五個圓

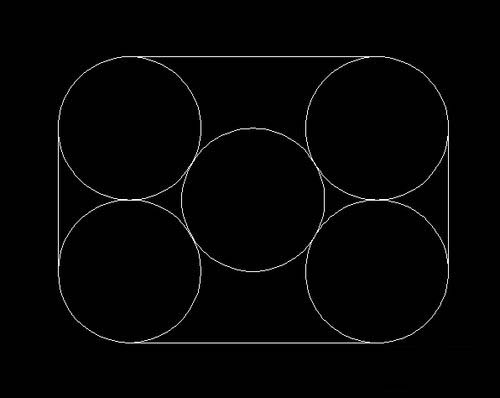

5、接著,用直線命令描繪直線,如下圖
6、最后,用延伸或倒圓角（圓角半徑為0）繪制出矩形
