之前小編簡單介紹了在表格中插入內容的方法，大家學會了嗎？現在小編用一個實例來加深大家的印象，也希望大家能從中學到新的技能。下面的內容結合了表格和零件圖，希望可以幫到需要的朋友。

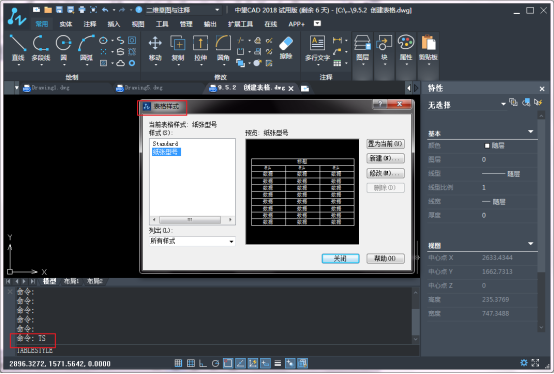

首先，在命令行輸入TS命令，按回車鍵后系統會自動彈出【表格樣式】對話框。

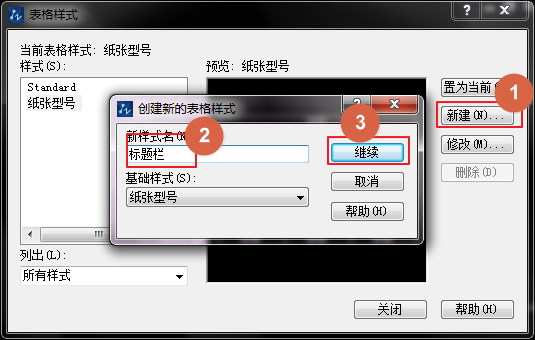

單擊【新建】按鈕，彈出【創建新的表格樣式】對話框，把新樣式名改成“標題欄”，如圖所示，然后點擊【繼續】。
在彈出的【新建表格樣式：標題欄】對話框里，在單元格式選項區域的下拉列表中選擇【數據】，將對其方式設置成正中模式，頁邊距都設為1，文字樣式設置為“文字”。

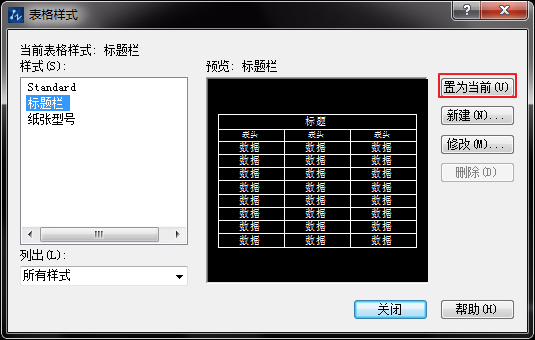

單擊確定按鈕，返回到表格樣式對話框，在【樣式】列表框中選中創建的新樣式，單擊【置為當前】按鈕。
設置完成后，單擊關閉，關閉表格樣式對話框。
返回繪圖區，繪制一個長180，寬60的矩形，確定好表格將要繪制的范圍。

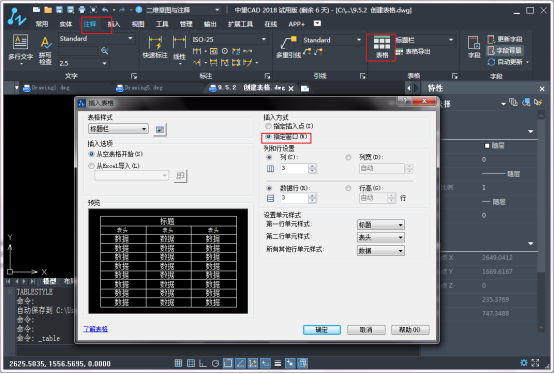

單擊注釋面板中的【表格】，系統彈出【插入表格】對話框，在【插入方式】選擇【指定窗口】，在【列和行設置】分別設置列數和行數，在【設置單元樣式】選項區中設置【所有其他行單元樣式】為【數據】。

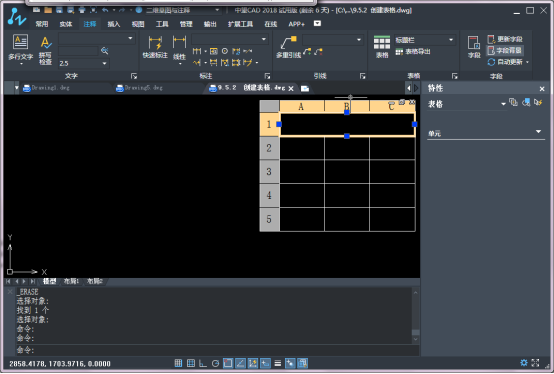

單擊確定，通過捕捉之前繪制的矩形角點繪制出表格，然后調整夾點完成表格的插入。
根據標題欄格式，選中要合并的單元格，單擊鼠標右鍵，在彈出的菜單欄中選擇合并選項，根據標題欄格式合并單元格。然后選中表格，拖動夾點調整表格的列寬和行高。
最后雙擊單元格，打開【文字格式】工具欄和【文字輸入】框，根據標題欄格式輸入相應的文字即可。
