對于各類圖紙的計算,大家都知道可以采用CAD來完成,比如建筑圖紙、電氣設計圖紙、室內設計圖紙等等。而有的時候有些CAD圖也要進行尺寸的計算。那么計算CAD平面圖尺寸或者說平面圖長度的方法,大家是否了解?不了解的話可以參考小編整理的步驟,希望對大家有所幫助。

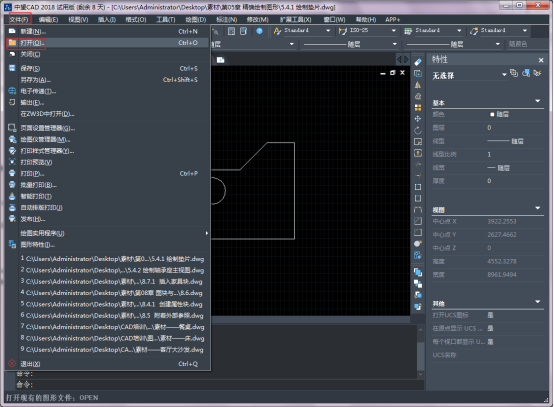

首先打開要計算圖紙。打開圖紙的方法有很多,快捷鍵是Ctrl+O的組合,當然也可以直接將圖紙拖到CAD圖標處,還可以在菜單欄中選擇【文件】——【打開】。

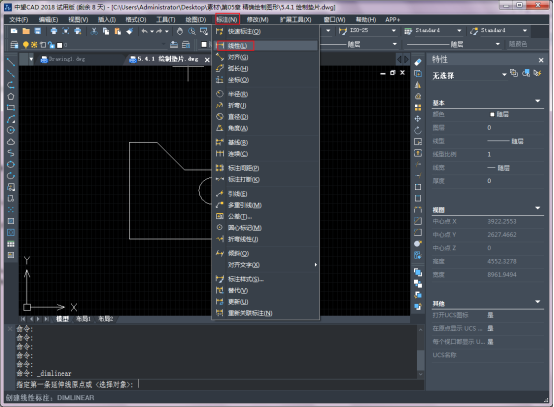

假如要計算的尺寸剛好是豎直的或者水平的,就可以選擇【標注】——【線性】,然后點擊線段的端點,進行標注來看長度。

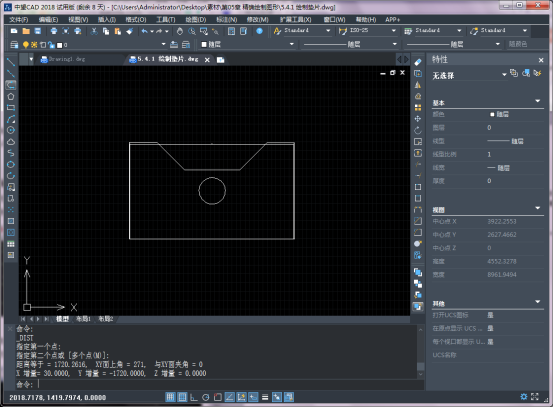

而不是豎直或水平的話,則在命令行輸入di,然后點擊線段兩端點,就會出現相應的數據了。
使用di命令當然也是可以量取豎直線段的長度和水平的線段長度的,可以說這個辦法是通用的。大家看完之后是不是覺得這個方法非常簡單,操作起來很快呢?
