CAD可以打開一張建筑圖紙，也可以自己繪制一張建筑圖紙，無論是自己繪制的還是打開已經繪制好的圖紙，有一點是經常需要去做的，那就是計算和查詢建筑圖紙的面積。當大家需要查詢建筑圖紙的面積的時候，使用中望CAD就可以進行操作。那么大家知道怎么去查看嗎？其實很簡單，菜單欄中的【工具】選項下就可以選擇查詢。下面的步驟將會告訴大家具體該如何在CAD中查看建筑圖紙的面積。
首先打開已經下載好的CAD軟件，小編這里用的是ZWCAD 2018簡體中文版，中望CAD經典版以及其他較低版本都是可以操作的。

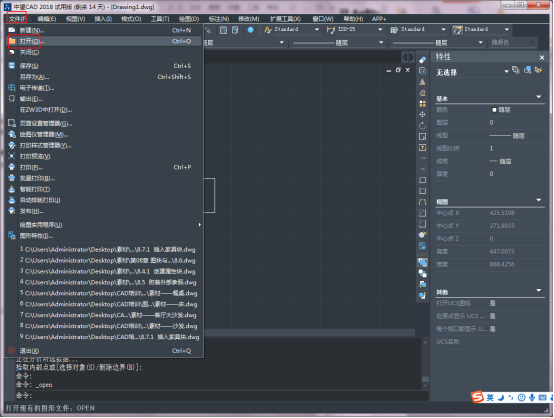

接下來要打開你要查看的那張建筑圖紙。執行以下操作即可打開：在菜單欄中選擇【文件】，然后在下拉選項中用【打開】來打開需要的建筑圖紙。

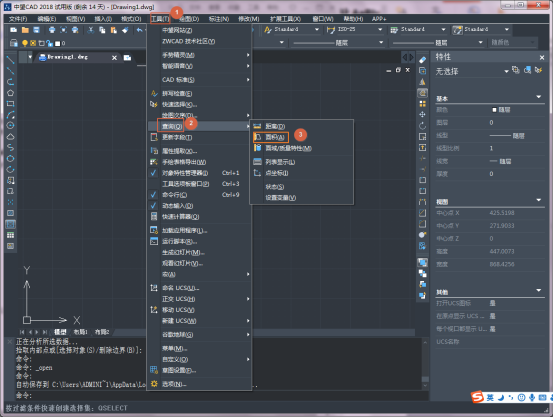

在頂部菜單欄中選擇【工具】，并在下拉選項中點擊【查詢】這個選項。然后可以看到后面有面積這個選項，點擊選擇面積，然后點選圖形中比較關鍵的幾個結點。
最后，點擊鼠標右鍵進行確認即可在圖上顯示面積和周長。
以上的幾個步驟就可以查詢到簡單或者復雜建筑圖紙的面積了，當然建筑圖紙只是一個類型，大家還可以用上述方法來查其他類型的圖紙，十分方便。
