軸測圖立體感強、直觀性好，在工程上廣泛應用，但其尺寸標注麻煩，許多人標注不規范，根據機械制圖國家標準的規定，結合工作實踐，現闡述CAD中軸測圖的尺寸標注方法如下。

1、錯誤的標注：

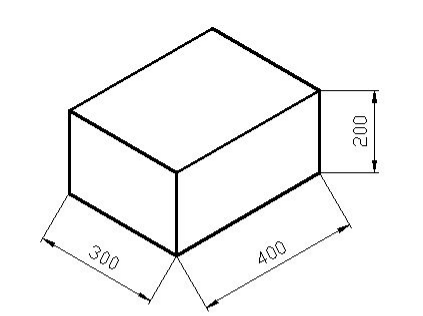

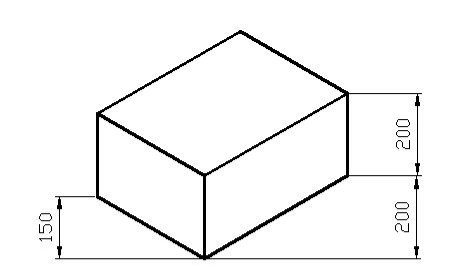

這是用“線性”標注，顯然是很錯誤的。

這是用“對齊”標注，也不對。

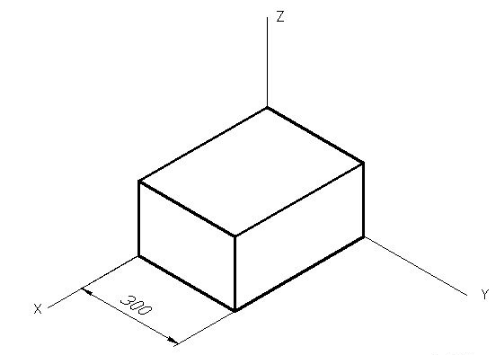

2、正確的標注是：

正確標注的原則是：

（1）尺寸數字的方向與尺寸界線的方向一致；

（2）尺寸數字與尺寸線、尺寸界線在一個平面內。

3、標注方法：

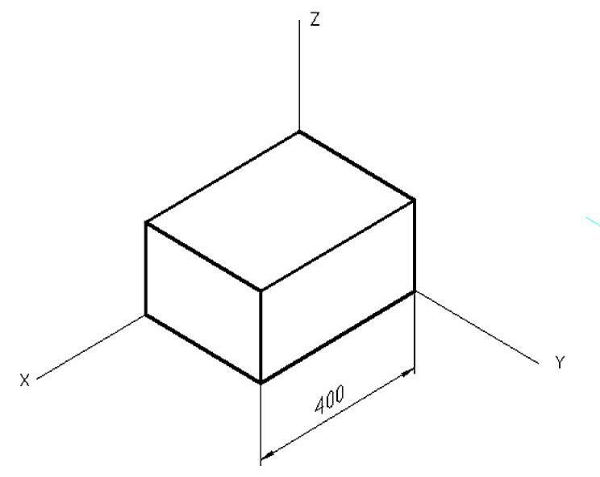

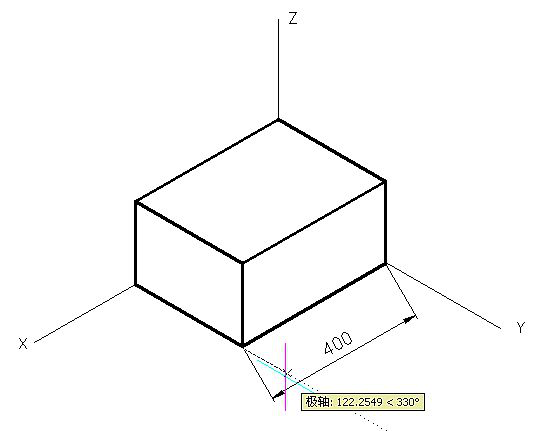

（1）用“標注”——“傾斜”菜單命令，選中400的尺寸，捕捉長方體的端點為基點，給出傾斜的方向：

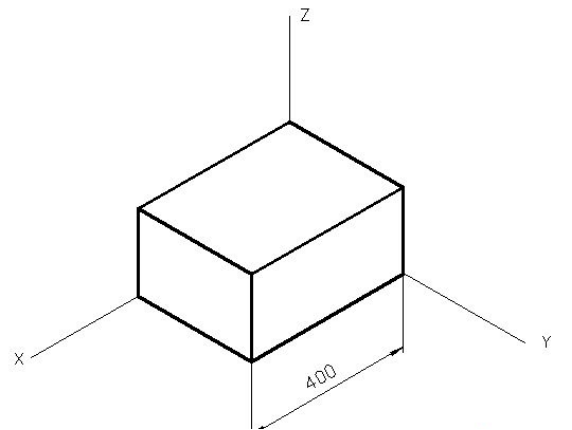

（2）確定后，尺寸界線發生了傾斜，符合了標注要求，但尺寸數字還是不正確。此時應該把尺寸數字旋轉-30度：

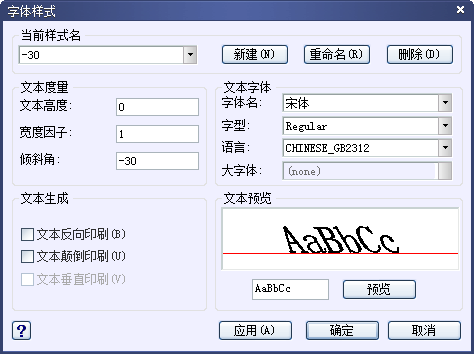

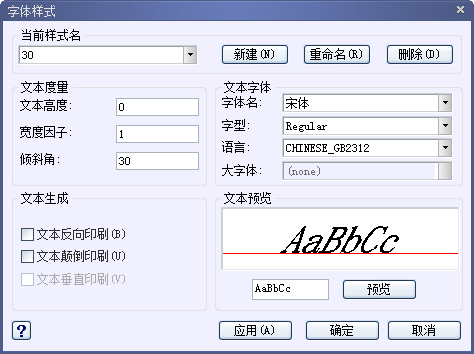

（3）打開“文字樣式”，新建二個新樣式，樣式名為“30”和“-30”，傾斜角度分別是+30度和-30度：

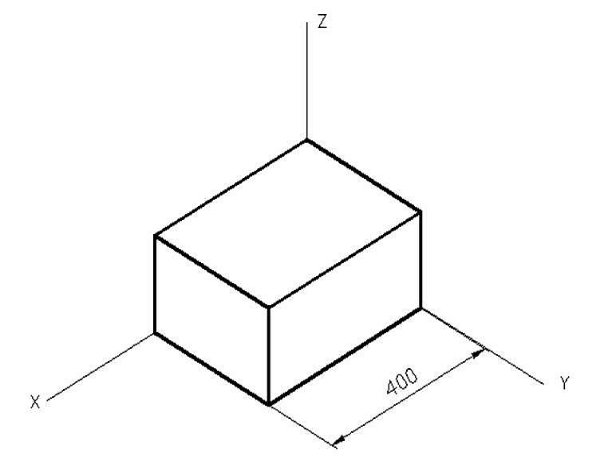

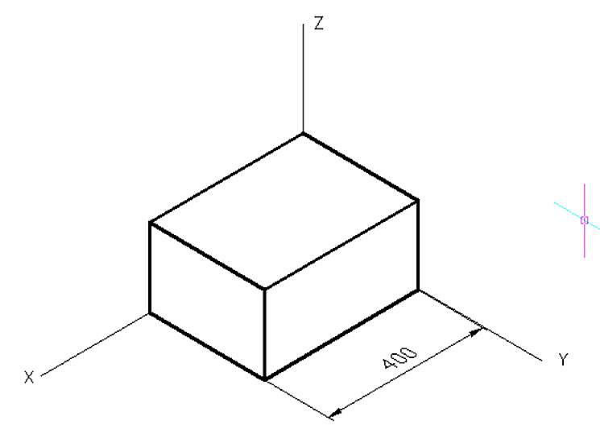

（4）選中400尺寸，將其置于-30的文字樣式中，立刻得到正確的標注：

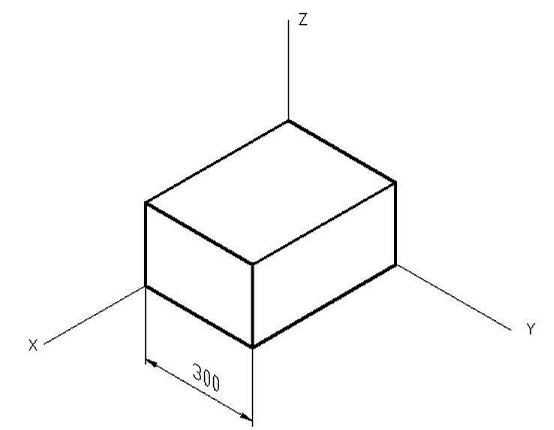

（5）同樣用“標注”——“傾斜”菜單命令，給出傾斜方向，得到：

（6）將400文字旋轉+30度，得到正確的標注：

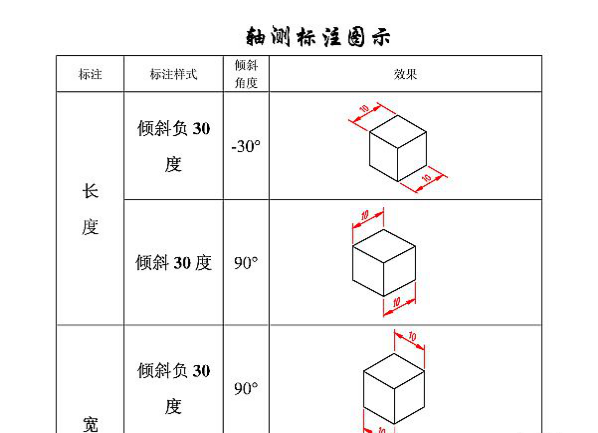

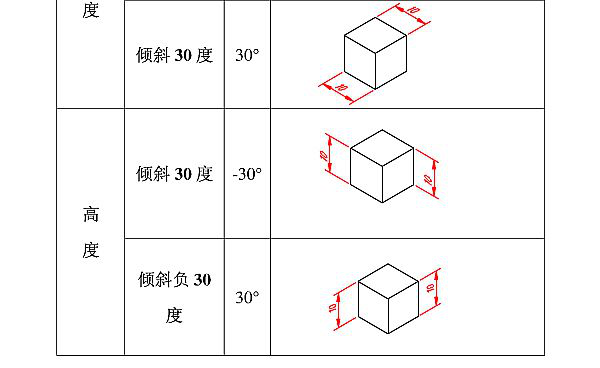

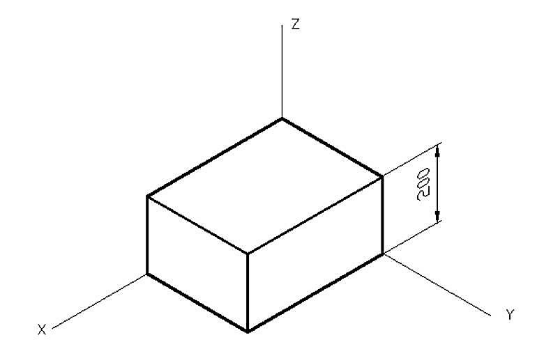

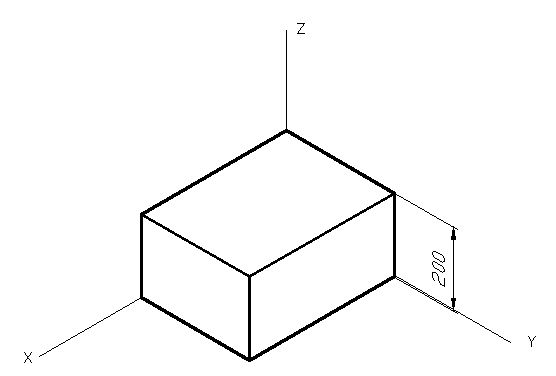

（7）用相同的“傾斜”和“旋轉”方法，得到寬度和高度方向的正確標注：

4、圓的尺寸標注：

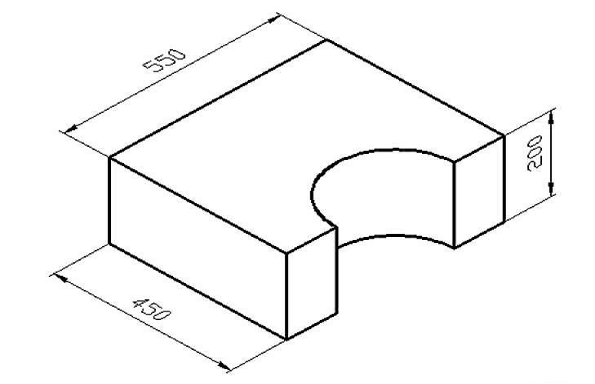

（1）圓的軸測圖為橢圓，不能直接標注:

（2）以橢圓的中心為圓心，適當長為半徑，畫一個圓，與橢圓相交于A點：

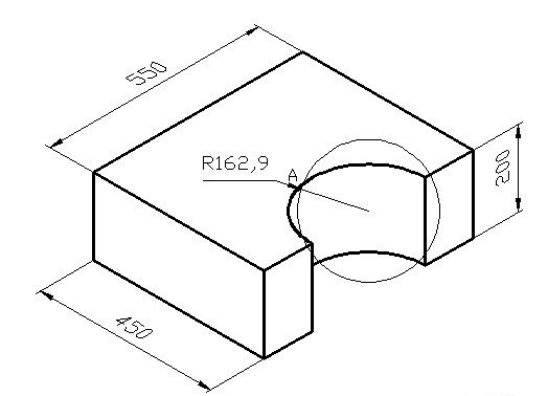

（3）標注圓的半徑，箭頭盡量靠近A點，尺寸是不對的：

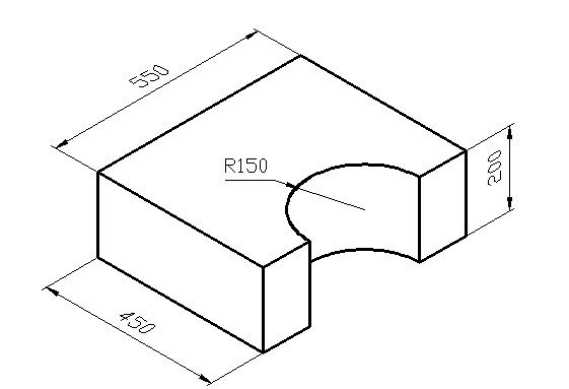

（4）用ED命令修改錯誤的R162.9，改為正確的R150,并刪除標記A和輔助圓，得到正確的標注：
