  延伸（命令“EXTEND”）直線建立封閉對象是經常使用到的命令，但是，時不時會遇到無法延伸直線的情況，這又怎樣解決呢？

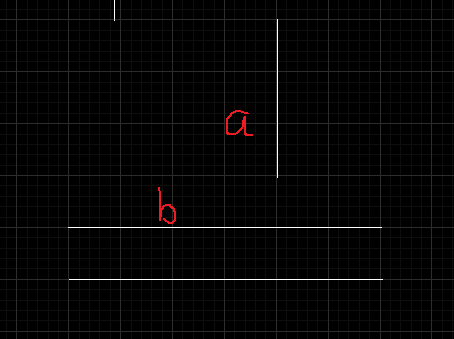

  第一種無法延伸的情況，是對于新手來說的，延伸的時候先選擇要延伸的邊界，其次再選擇要延伸的對象。比如下圖的a、b直線，要延伸a到b直線，輸入命令后先選擇b，再選擇a延伸。

  第二種情況是因為塊的問題，塊是不能作為延伸邊界的，如上圖兩條橫著的直線就是一個塊，我們可以輸入“X”炸開命令，先將塊炸開，完成延伸后再重新建立為塊。

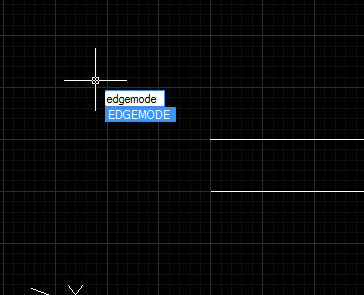

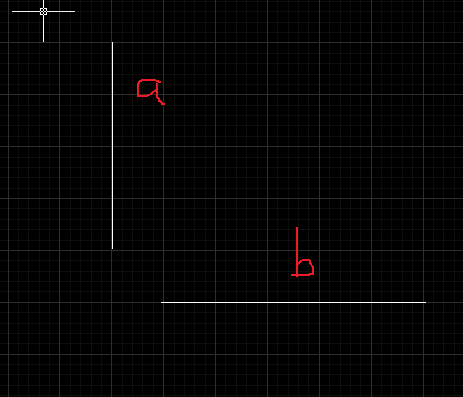

  第三種是如同下圖這種情況，a、b都不在互相的前面，這樣，因為延伸是要邊界的，這樣就沒有邊界了，不更改設置是無法延伸的。我們可以輸入命令符“edgemode”，將值改為1. 這個命令在CAD里只能設置兩個值，一個是：“0 ”，選擇不帶延伸線的邊為切割邊界 ，另一個是“1 ”將選定的對象延伸或修剪到剪切邊或邊界的假想延伸線。這個值只是代表開關的作用，0是關，1是開。

  這樣，a、b就可以延伸了。
