CAD中圖形縮放后如何保持標注大小不變
CAD中圖形縮放后如何保持標注大小不變?

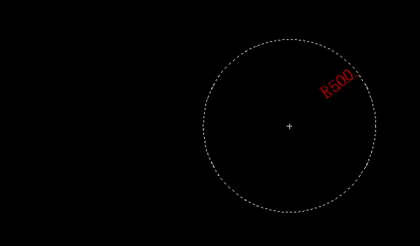

1、首先,打開圖,并全選(包括標注),再進行縮放,且記住縮放的比例因子

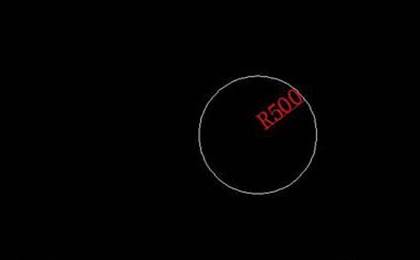

2、下圖是縮小了一倍的圖,其標注也縮小了一倍

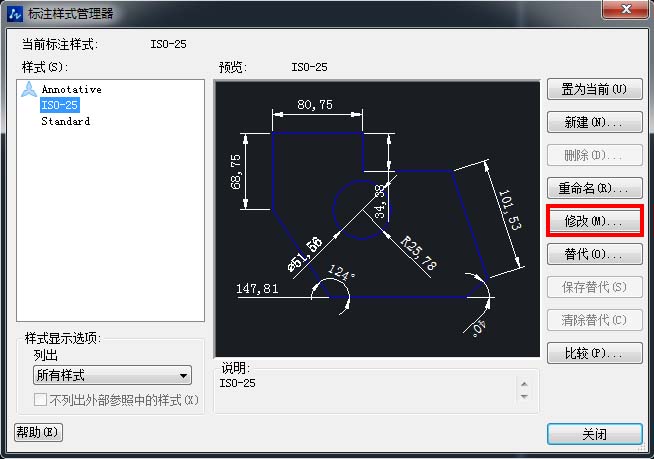

3、接著,在上方菜單欄中點擊標注并打開標注樣式,再點擊“修改”
4、然后,把默認的比例因子“1”改成前面縮放比例因子的倒數,如下圖輸入1/0.5,即 “2”,再點擊確定
5 、到此就完成了
