裝配圖是三維設計的重要環節和內容，在裝配圖繪制過程中，工程師需要把一些零件按照一定的約束關系進行裝配，形成一個整體。對于相同類的零件，工程師在將其插入到裝配環境時，需要對每個零件進行相同約束的操作，花費了大量時間。

中望3D 2020的裝配模塊提供了“復制約束”功能，能夠幫助工程師減少甚至避免這些重復性操作。該功能能夠在“復制約束”組件的同時，把組件上的約束也一起復制，且在復制面板上進行即時新的約束對象重定義，實現在新的位置快速插入相同組件實例且應用相同約束。需要注意的是，對于不重定義的約束會保留之前的約束對象，也就是復制組件的該處位置和原始組件保持一致。

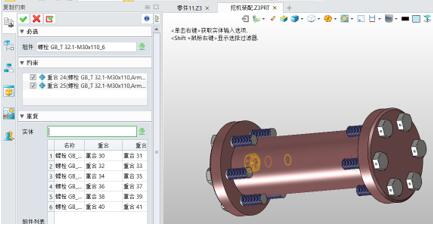

圖：中望3D2020“復制約束”功能

中望3D2020中的“復制約束”功能支持工程師在復制約束時，可根據實際設計需要自由選擇所需的約束類型進行復制，從而達到在不同的位置和平面上進行裝配。

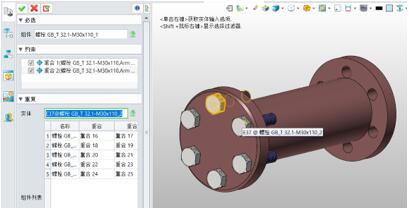

圖：選擇性勾選所需的約束類型

小結：中望3D2020的“復制約束”功能優化了工程師反復操作相同約束的方式，只需對一個零件進行約束，然后利用復制約束命令就可以一次性快速處理其他相同的約束，大幅度提高了設計效率。
