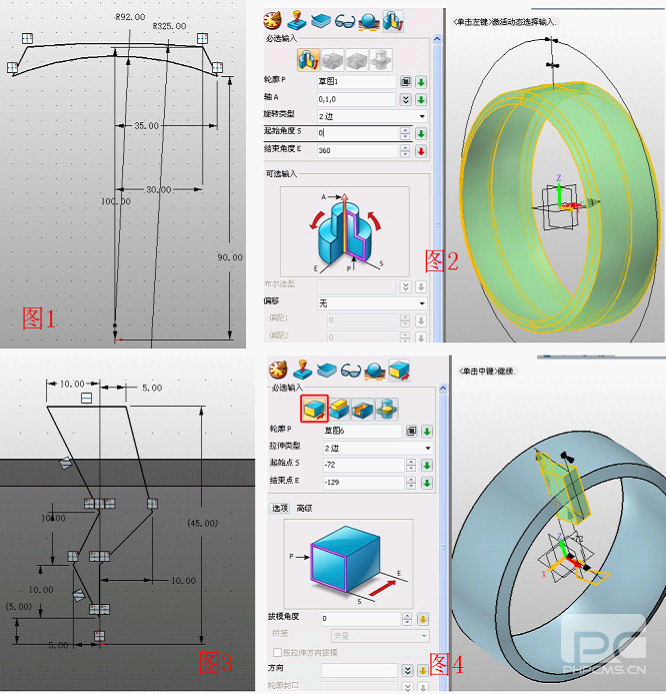

       首先在YZ面創建草圖1，繪制圖1所示的圖形，點擊旋轉命令，輪廓為草圖1，軸為Y軸，如圖2。在XY平面插入草圖2，繪制圖3所示的圖形（輪胎的花紋可以根據需要自行設計），退出草圖。點拉伸，選擇基體，輪廓為草圖2，起始點和結束點的設置如圖4。

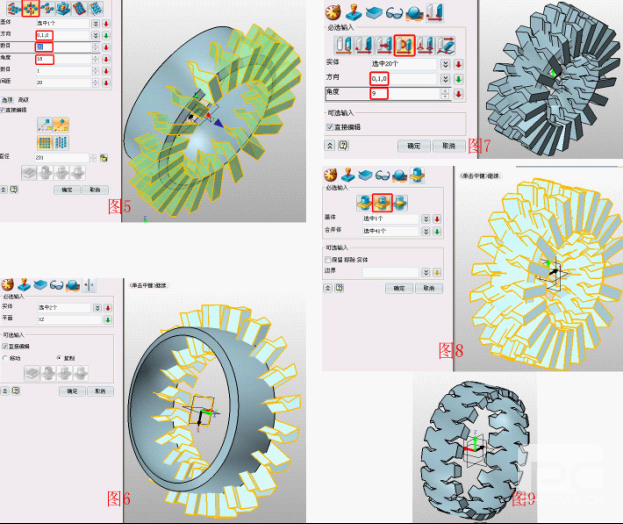

       點擊陣列—圓形，基體為拉伸后的造型，方向為Y軸，數目為20，角度為18，如圖5；點擊鏡像，實體為圖6所示的高亮部分，平面為XZ；點擊移動—繞方向旋轉，實體為鏡像后的造型，方向為Y軸，角度為9，如圖7所示；點擊組合—減運算，基體為圓環，合并體為陣列和鏡像后的造型，如圖8所示，效果如圖9。

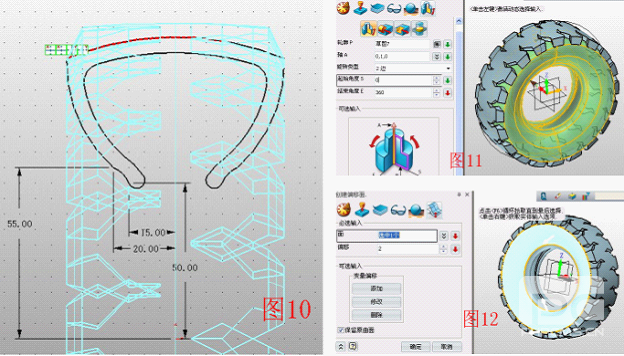

       在XY面插入草圖3，繪制如圖10所示的圖形，退出草圖后將草圖3繞Y軸進行旋轉，如圖11；點擊曲面—面偏移，面選擇圖12所示的高亮部分，偏移值為2，之后點擊隱藏，先將偏移出的面隱藏。

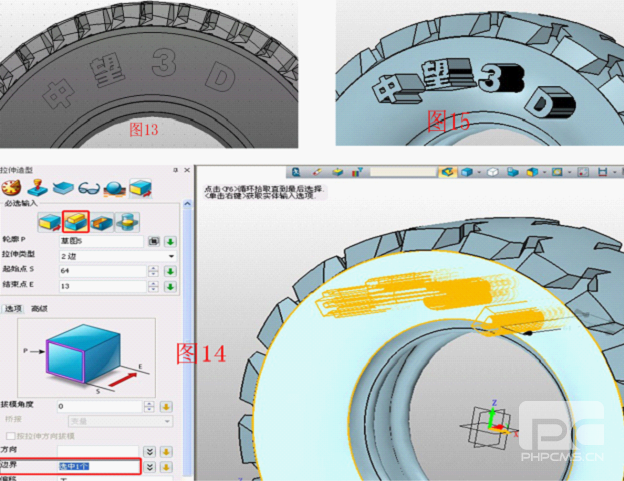

       下面在輪胎側面添加文字。在模型表面創建文字，在很多建模過程中用得到，利用中望3D很容易實現。首先在XZ面插入草圖4，點擊文字，打上“中望3D”四個字，如圖13，此時的文字是無法直接拉伸的，點擊編輯—炸開，選擇“中望3D”四個字后確定，此時的文字就可以進行處理了；點擊拉伸，輪廓為草圖4，參數如圖14，注意“邊界”選項點擊圖14高亮部分的面，效果如圖15。

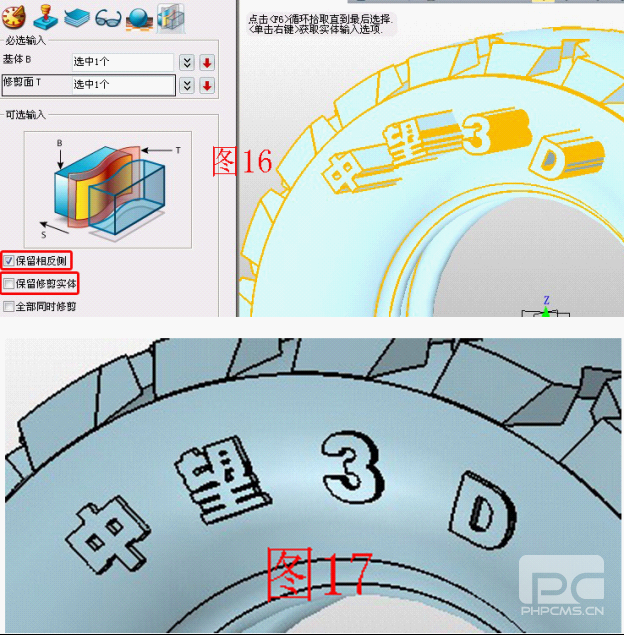

       點擊顯示實體，將隱藏的偏移面顯示出來，點擊造型—修剪，基體為拉伸后的文字，修剪面為偏移面，如圖16，注意紅框部分的選擇，效果如圖17。

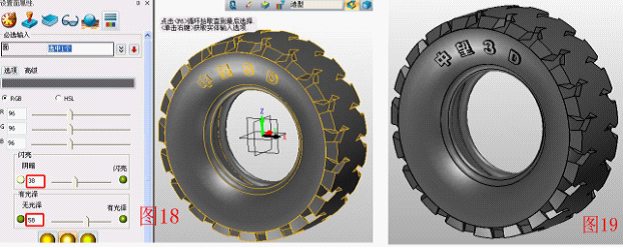

       點擊視覺樣式—面屬性，參數如圖18，當然輪胎的顏色和相關的參數可以根據需要設置，最終效果如圖19。
