中望3D2012是一款功能強大的CAD/CAM軟件，對于中望3D的初學者，我們可以通過繪制一些簡單的東西來練習CAD實體創建，下面我們就以可樂罐的繪制為例來進行學習如何操作CAD/CAM軟件。

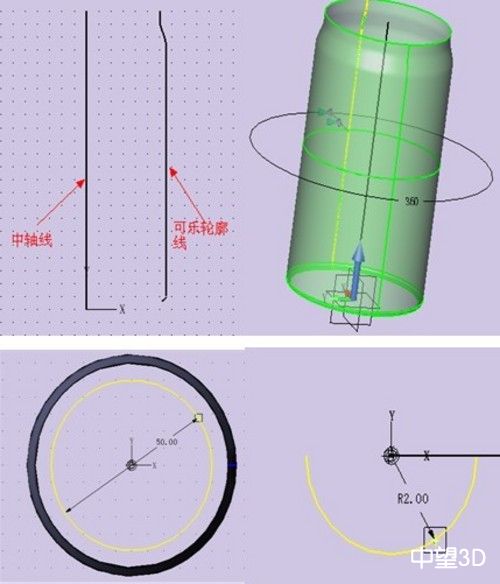

       首先我們創建一個草圖，定好中軸線（總高115）和可樂罐的基本輪廓線。然后使用旋轉命令讓輪廓線繞軸線360度旋轉創建出基本輪廓，接著在中軸線底部為中心的平面上畫一個大圓(R25),在大圓的邊上再畫個R2.0的小圓。

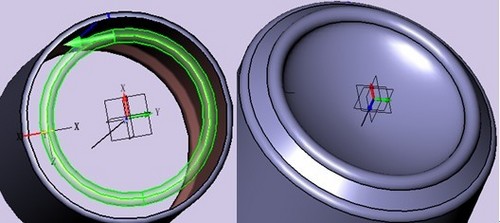

       然后啟用掃掠功能，讓小圓沿著大圓掃掠過去，畫出底部瓶腳，通過直紋曲面把瓶腳和輪廓縫合起來，通過圓頂功能把底部凹面做出來。

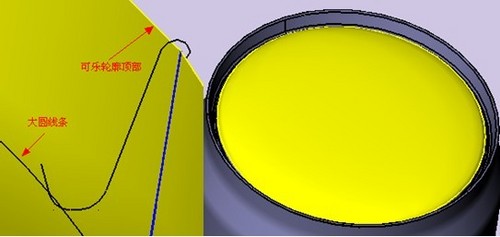

       接下來畫頂部，先在頂部偏低一點的地方（112mm處）創建一個平面（可將底部平面偏移上來），畫一個大圓（R28），然后畫個草圖勾勒出一個大概的凹槽，再通過旋轉命令讓凹槽繞軸線360度旋轉。以大圓為邊界做一個稍稍凸起的圓頂。

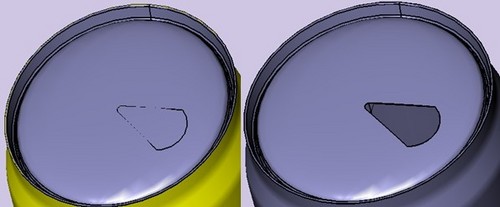

       再在頂部畫出拉環的輪廓，選中該輪廓進行實體拉伸，用面修剪功能把拉環缺口修剪出來。

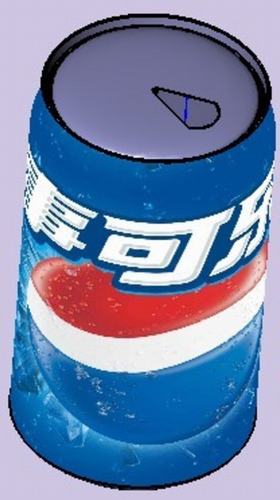

       最后對可樂罐的主體進行抽殼處理，再通過紋理貼圖功能將可樂的標簽黏貼到可樂罐上，這樣可樂罐就畫好了。

       通過這個學習例子，大家可以看到中望3D2012是一款易學易用的CAD/CAM軟件，隨著工業設計發揮的作用越來越大，CAD/CAM軟件發揮的作用也越來越大，無論是對產品創新，還是提高設計效率減少生產周期都至為關鍵，有興趣的朋友不妨馬上下載中望3D2012來學習一下。
