中望3D已經更新到2018版,新版本中的功能能有效的提高設計效率,減少操作的步驟。本次教程將介紹中望3D2018版本中草圖及線框方面的功能提升。

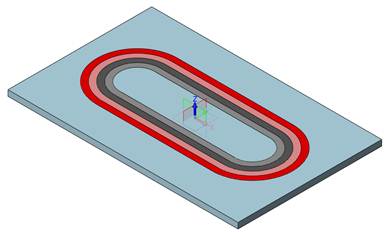

1.草圖及線框“中間曲線”和“3D中間曲線”功能新增“數量”字段,以支持生成多條均分的中間曲線。 新增的這個中間曲線支持?jǐn)?shù)量功能在工作中會帶來什么便捷效果呢?例如,想畫一個跑到的造型,如圖1所示。
圖1

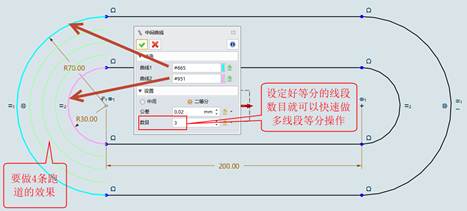

首先,定好最大及最小圈的尺寸,根據具體情況確定要分多少條道。按照以前的方法,分道操作是通過區間的距離偏移等分距離來得到偏移線。而使用中望3D2018只需要借助中間曲線的數量功能就能快速得到等分線段,如圖2所示。
圖2

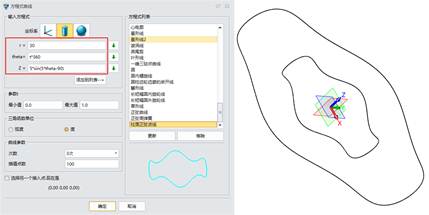

同樣,在線框模塊里的3D中間曲線功能也是支持等分?jǐn)?shù)量功能。 先通過線框的方程式創建大小兩段規則線段,如圖3所示。
圖3

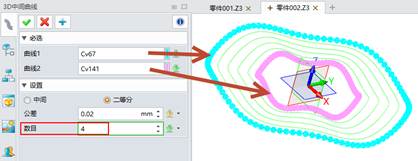

然后,使用3D中間曲線功能就可以應用數量選項來等分出線段了,如圖4所示。
圖4

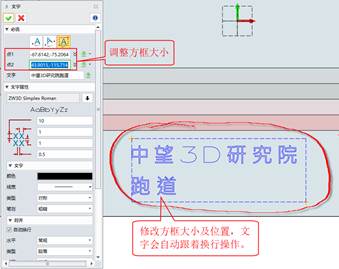

2.“文字”名稱新增“自動換行”支持,方便我們實時看到文字的顯示效果,如圖5所示。
圖5

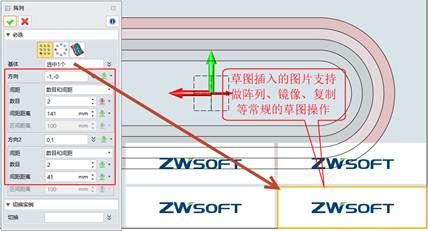

3.在草圖里插入的圖片支持如一般對象的編輯行為,能夠方便我們創建多樣化的草圖,如圖6所示。
圖6
以上就是中望3D2018更新的草圖及線框功能。此功能能夠幫助用戶更靈活便捷的創建草圖與線框操作。相信大家能熟練的掌握此功能并運用到實際操作中。
