“閥”，是工業管路上控制介質流動的一種重要附件，應用廣泛，是國家工業經濟中不可缺少的重要機械產品。本次課程中，我們將會在中望3D中學習設計一款閥，包括閥主體設計和零件裝配，以學習多種回轉體的建模方式、基本裝配以及裝配渲染等操作技巧。由于篇幅原因，本次課程將分上下兩部分進行學習，現在我們先來看看閥的主體零件設計的具體操作吧。

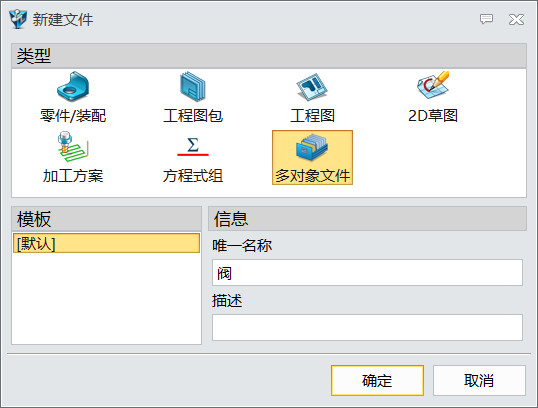

第一步，新建一個名稱為閥的多對象文件，如圖1所示。

圖1 新建文件-1

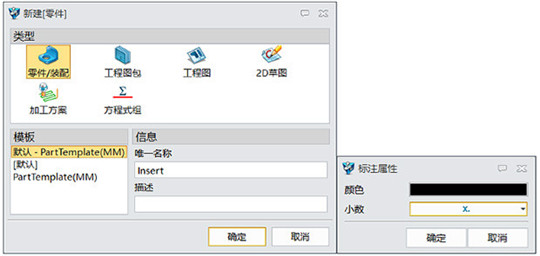

第二步，新建一個名稱為Insert的零件，設置標注屬性為整數，如圖2所示。

圖2 新建文件-2

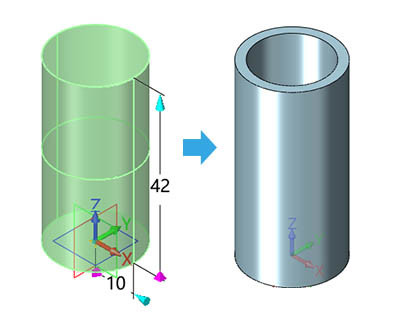

第三步，使用圓柱體，創建一個中心在0,0,0，半徑為10mm，高度為52mm的圓柱體，然后對其進行抽殼，厚度為-2mm，上下端面為開放面，完成后退出零件，如圖3所示。

圖3 抽殼

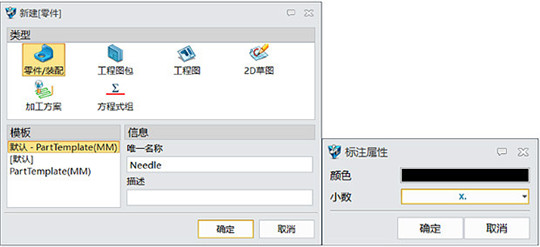

第四步，新建一個名稱為Needle的零件，設置標注屬性為整數，如圖4所示。

圖4 新建文件-3

第五步，在XZ工作平面上創建草圖，繪制下圖草圖進行全約束，完成后退出草圖，參數如圖5所示。

圖5 創建草圖-1

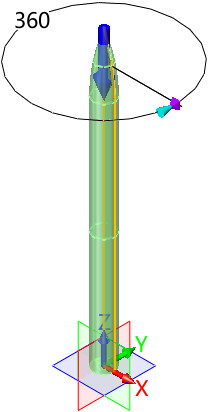

第六步，對上步草圖進行旋轉，形成360°的回轉體，完成后退出草圖，如圖6所示。

圖6 旋轉

第七步，新建一個名稱為Valve_Fitting的零件，設置標注屬性為整數，如圖7所示。

圖7 新建文件-4

第八步，使用圓柱體，創建一個中心在0,0,0，半徑為13mm，長度為19mm的圓柱體，對齊平面為XZ工作平面，如圖8所示。

圖8 創建圓柱體-1

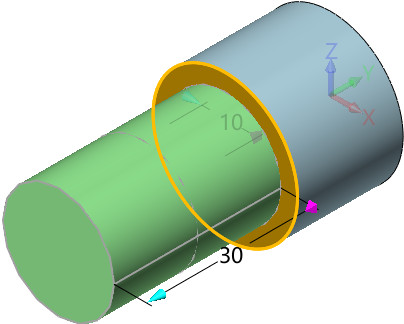

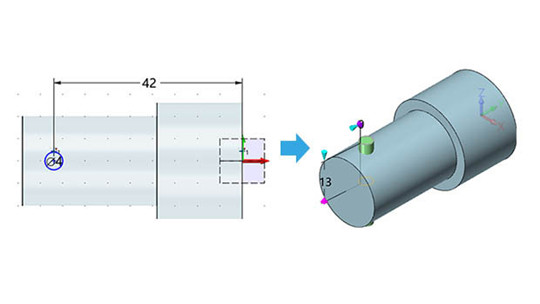

第九步，接著創建一個中心在上步柱體端面，半徑為10mm，長度為30mm的圓柱體，和原造型進行布爾加運算，如圖9所示。

圖9 創建圓柱體-2

第十步，在XY工作平面上創建草圖，繪制下圖草圖進行全約束，完成后退出對其進行對稱拉伸，尺寸為13mm，布爾運算為加運算，如圖10所示。

圖10 對稱拉伸-1

第十一步，對上步拉伸的上下兩個凸起進行0.5mm的倒圓角，接著對下圖的三條邊進行1mm的倒圓角，如圖11所示。

圖11 倒圓角-1

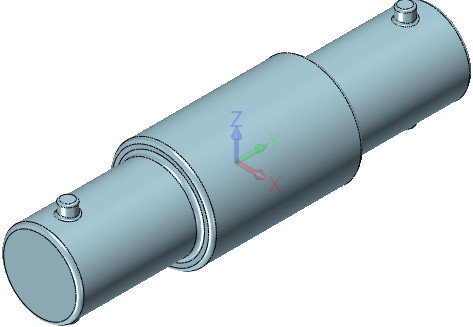

第十二步，對造型進行沿XZ工作平面的鏡像，布爾運算為加運算，如圖12所示。

圖12 鏡像

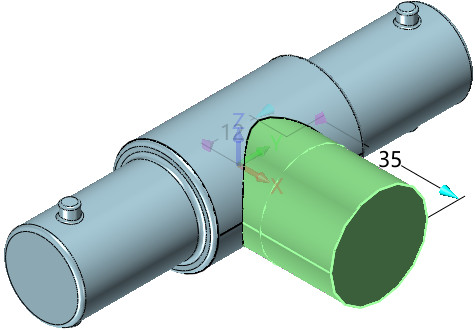

第十三步，使用圓柱體，創建一個中心在0,0,0，半徑為12mm，高度為35mm的圓柱體，對齊平面在YZ工作平面，和原造型進行布爾加運算，如圖13所示。

圖13 創建圓柱體-3

第十四步，對下圖的邊進行3mm的倒圓角，如圖14所示。

圖14 倒圓角-2

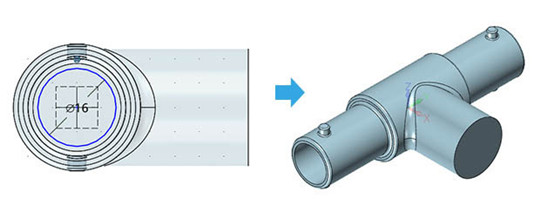

第十五步，在XZ工作平面上創建草圖，然后繪制草圖進行全約束，完成后退出對其進行拉伸，類型為對稱，穿過所有，布爾運算為減運算，如圖15所示。

圖15 對稱拉伸-2

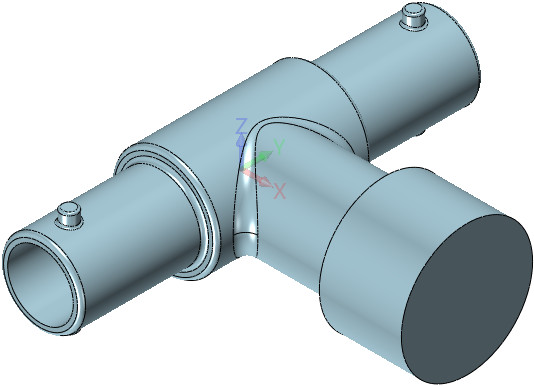

第十六步，在下圖圓柱體端面上創建一個圓柱體，半徑為16mm，長度為20mm，和原造型進行布爾加運算，如圖16所示。

圖16 創建圓柱體-4

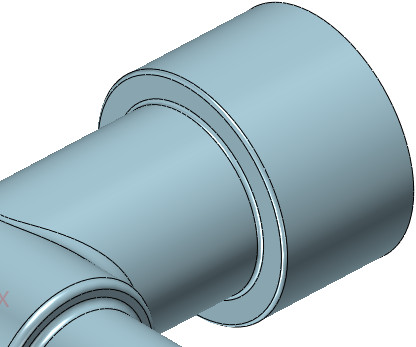

第十七步，對下圖兩個邊進行0.5mm的倒圓角，如圖17所示。

圖17 倒圓角-3

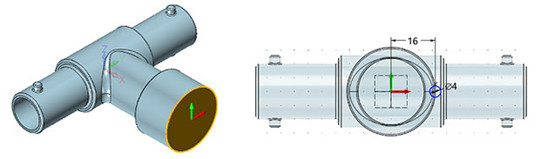

第十八步，在下圖端面上創建草圖，繪制草圖進行全約束，完成后退出草圖，參數如圖18所示。

圖18 全約束

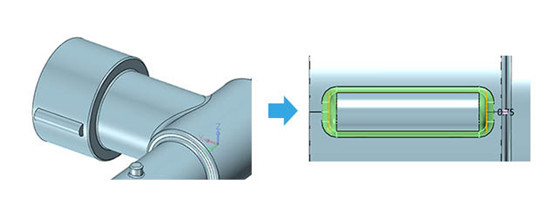

第十九步，對上步草圖進行拉伸，類型為2邊，從-2mm到-18mm。然后對其拉伸進行倒圓角，半徑為0.75mm，如圖19所示。

圖19 倒圓角-4

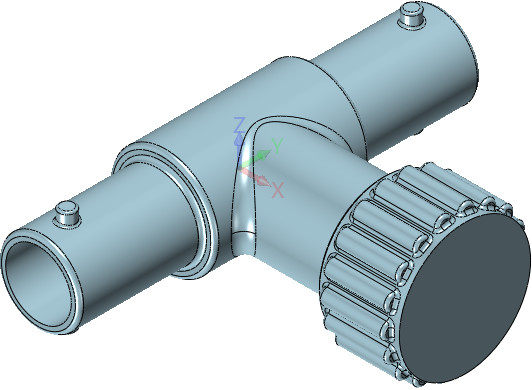

第二十步，對上步的倒圓角和拉伸使用陣列特征，類型是圓形陣列，方向是X軸，均勻分布18個，角度為360/18，如圖20所示。

圖20 陣列特征

到這里，閥的主體零件設計已經完成了大半部分，閥設計的上半節課程也就完成了，通過本節課我們深入學習了中望3D的繪制草圖、倒圓角、布爾運算、拉伸等基本功能。在下篇課程中，我們將會繼續進行課程剩余裝配和渲染部分的學習。
