做結構設計的工程師在工作中都會遇到一個問題：就是模型設計好之后，需要統計不同規格、不同長度的型材長度及相同型材的總長度，方便后續開展對應的采購工作。一般情況下，工程師們都是按照圖紙一根一根來數，從而達到統計目的，可這樣不但麻煩，也容易出錯。中望3D2017版中焊件模塊的焊件切割表功能，就能實現自動統計，幫助工程師們解決這個繁瑣且易出錯的問題，下面我們來看看具體是怎么樣實現的。

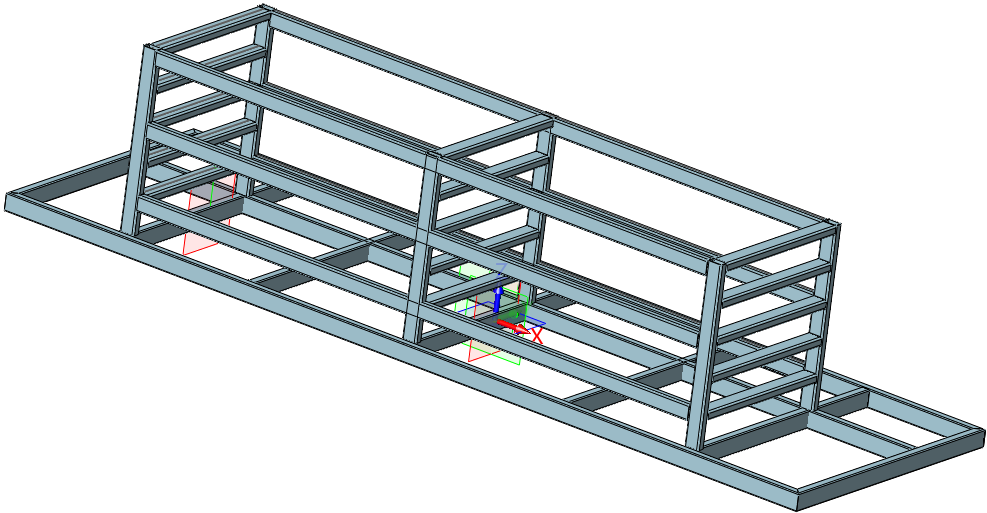

首先，我們先創建如圖1所示的支架。

 圖1 支架

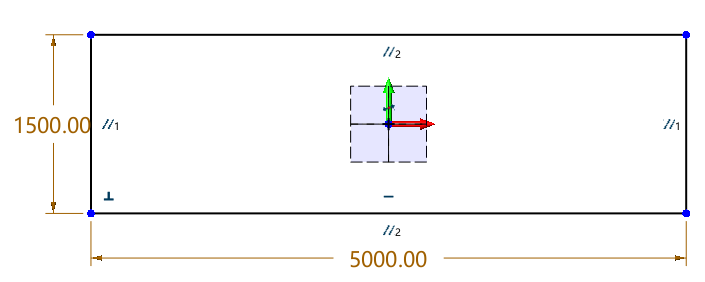

第一， 創建草圖，并用結構構件功能做出最大框架，如圖2所示。

圖2 創建草圖

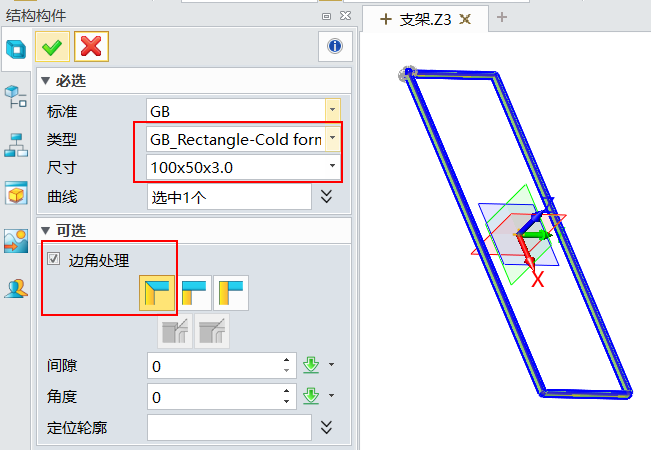

第二，生成結構構件，如圖3所示，注意構件使用GB-Rectangle-cold form類型，尺寸為100*50*3，勾選邊角處理終端斜接。

圖3 生成結構構件

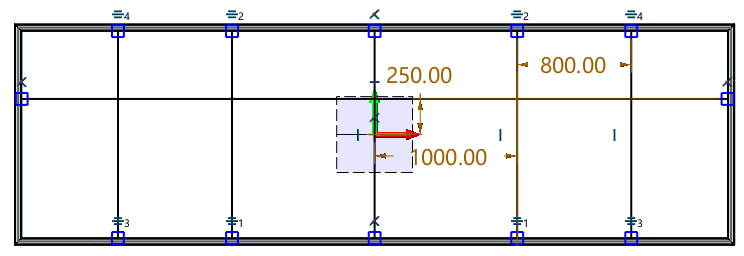

第三，創建草圖2，并生成結構構件，如圖4所示，構件使用GB-Rectangle-cold form類型，尺寸為100*50*3，得到圖5結果。

圖4 創建草圖2

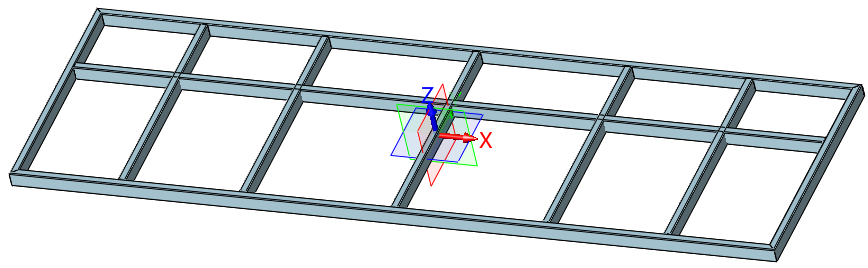

 圖5 結構構件

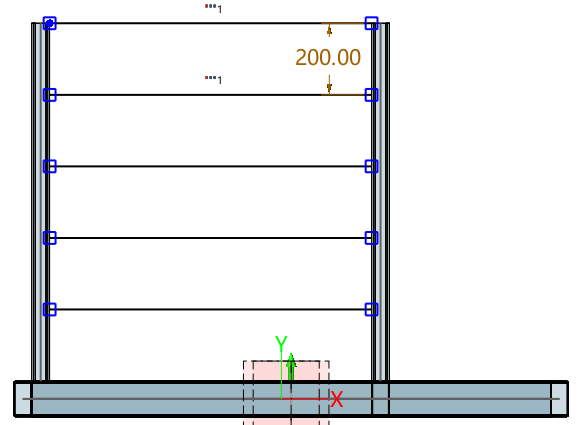

第四， 創建草圖3（圖6），并生成結構構件，

圖6 創建草圖3

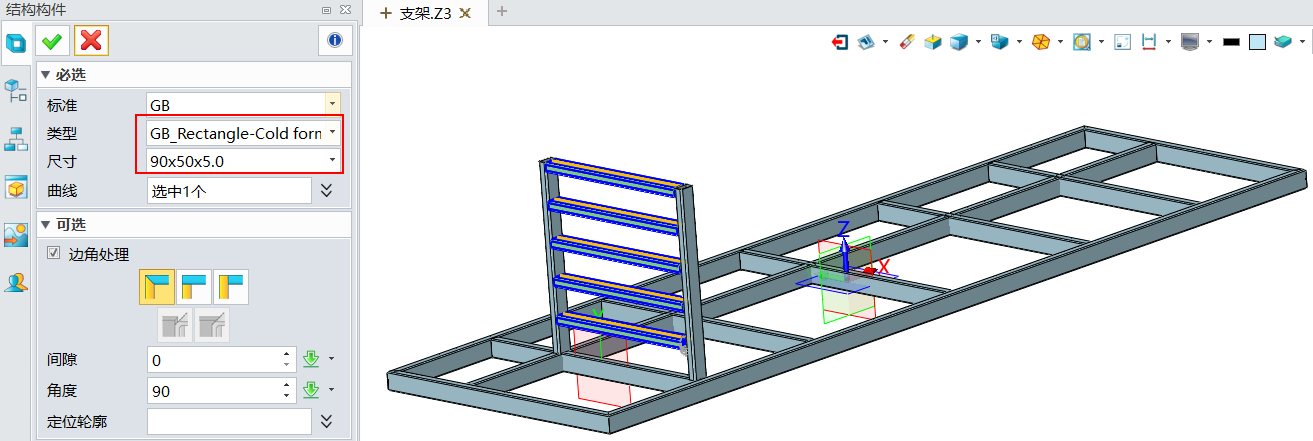

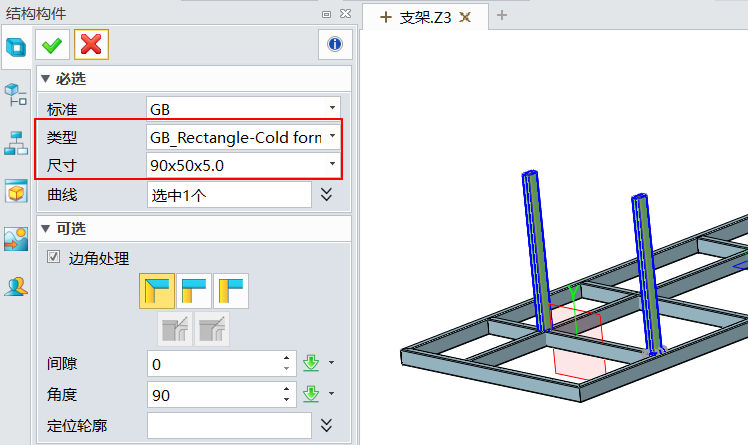

構件使用GB-Rectangle-cold form類型，尺寸為90*50*5，如圖7所示。

圖7 結構構件

第五，創建草圖4（圖8），并生成結構構件，

 圖8 創建草圖4

構件使用GB-Rectangle-cold form類型，尺寸為90*50*5，如圖9所示。

 圖9 結構構件

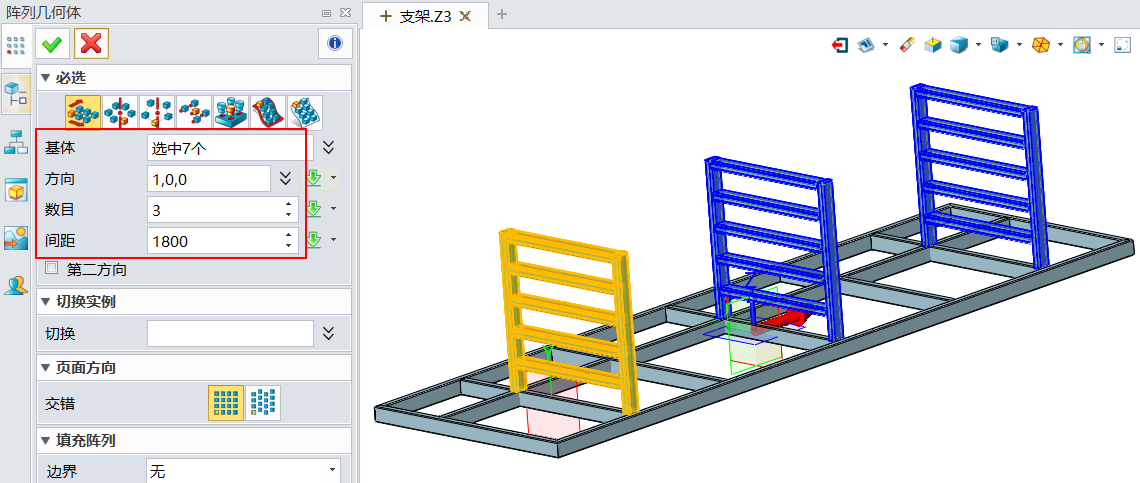

第六，對步驟四和步驟五創建的構件使用陣列功能進行陣列操作，陣列為3排距離為1800構件，如圖10所示。

 圖10 陣列

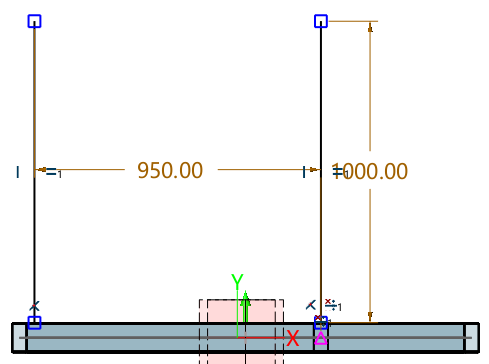

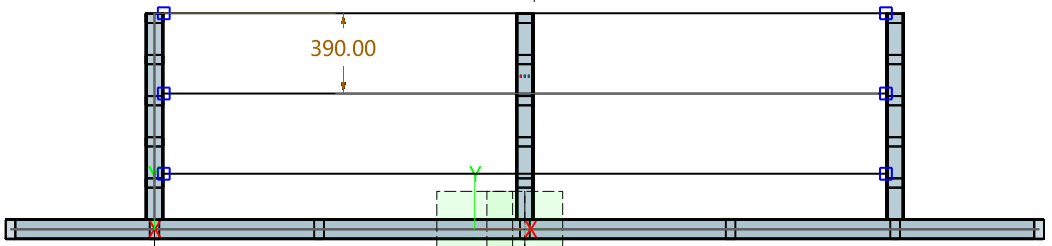

第七，創建草圖5（圖11），并生成結構構件，

 圖11 創建草圖5

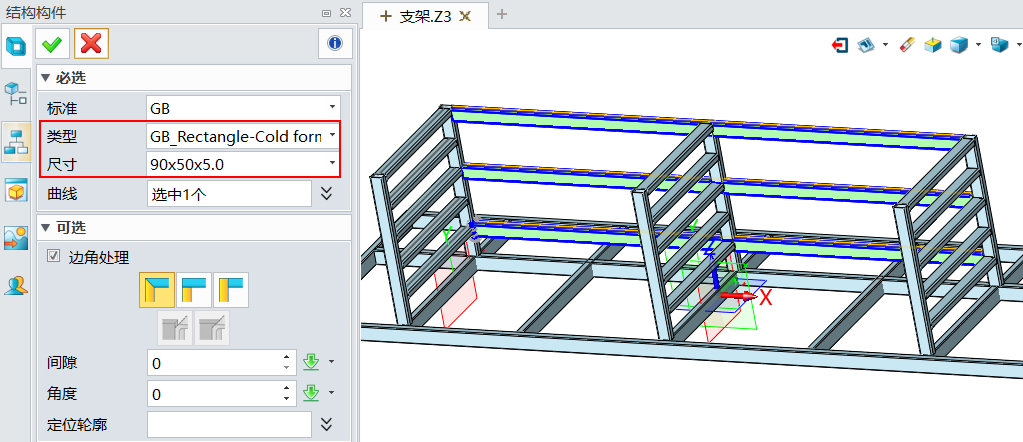

構件使用GB-Rectangle-cold form類型，尺寸為90*50*5，如圖12所示。

 圖12 結構構件

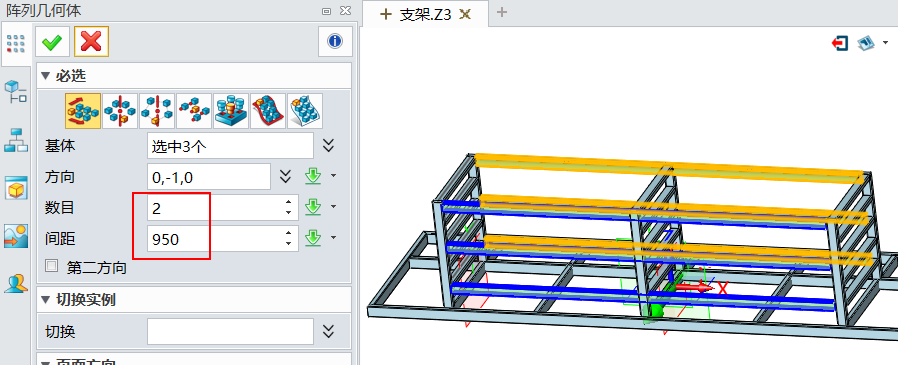

第八，對步驟七創建的構件使用陣列功能進行陣列操作，陣列為2排距離為950構件，如圖13所示。

 圖13 陣列

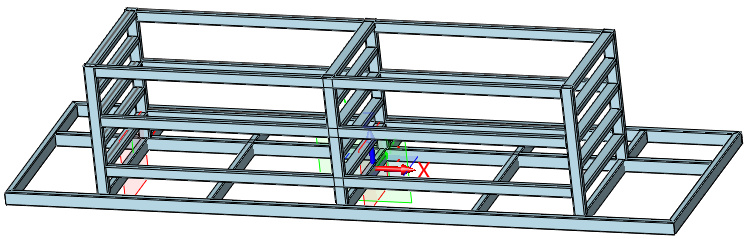

最后就得到下面圖14所示的支架效果圖。

 圖14 支架效果圖

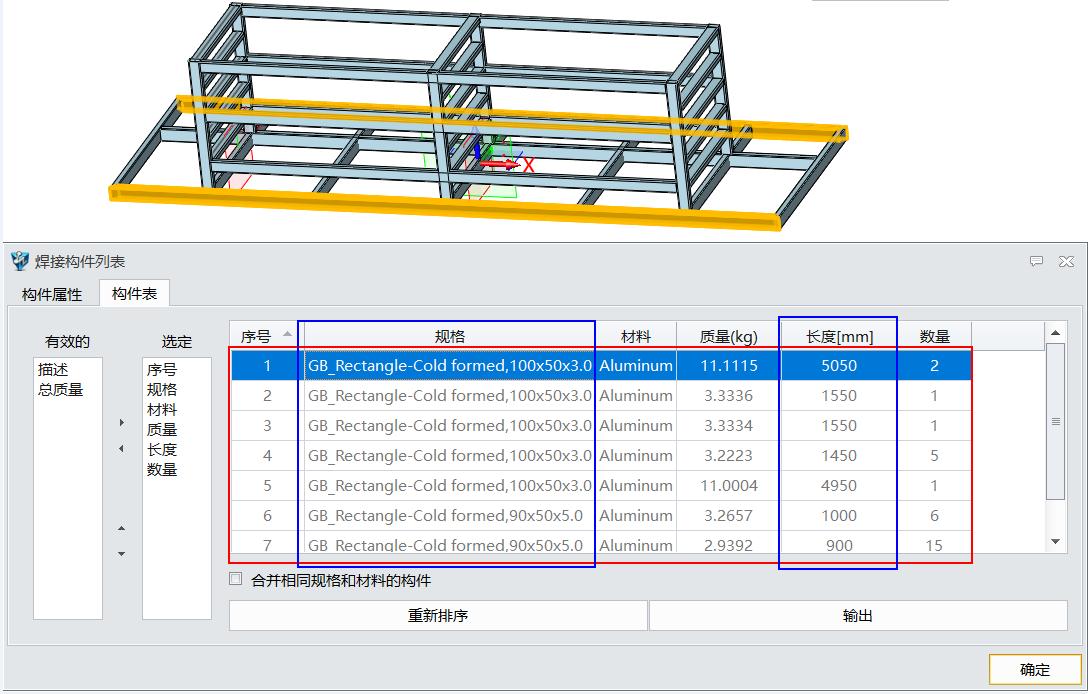

最后我們使用焊件切割表功能來統計不同型材和長度及相同型材的總長度。下圖15是不同型材所有規格的統計結果，

 圖15 不同型材長度的統計結果

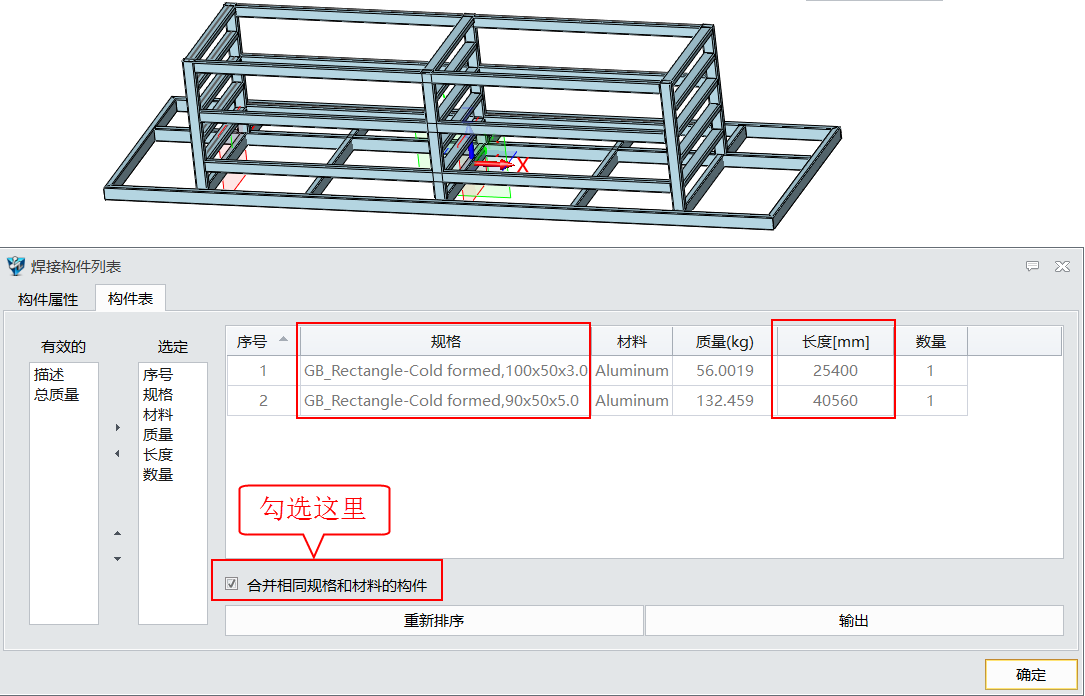

如果要統計相同型材的總長，只需要勾選合并相同規格和材料的構件，就可以快速統計出來，如圖16所示。

 圖16 相同型材長度的統計結果

上述所介紹的焊件切割表統計功能，相信對工程師更快速、準確地計算和掌握型材數據有極大的幫助，能極大地提高工作效率。
