本文由北京昌平一中康奎哲老師供稿（社區昵稱：阿哲童靴）

導師個人作品空間http://www.i3done.com/u/790012098

接觸3DOne軟件時間雖然不長，但是應用起來還是很好的。第一入門容易上手簡單，第二做出的效果相當給力，各種造型基本都能夠很好的展現出來，第三對計算機硬件要求相對不算高，便于普及。

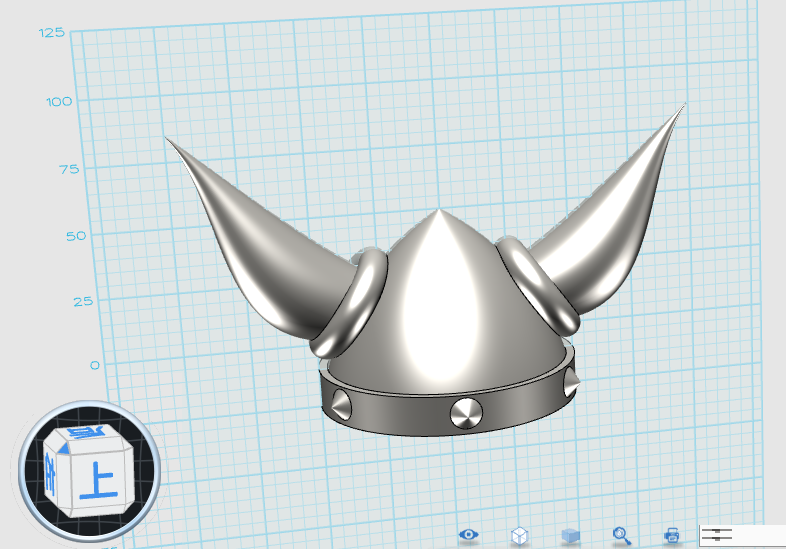

昨天上傳了海盜頭盔，今天將步驟分享給小伙伴們，希望對大家有所幫助。閑話少說，下面是制作步驟：

一、牛角部分：

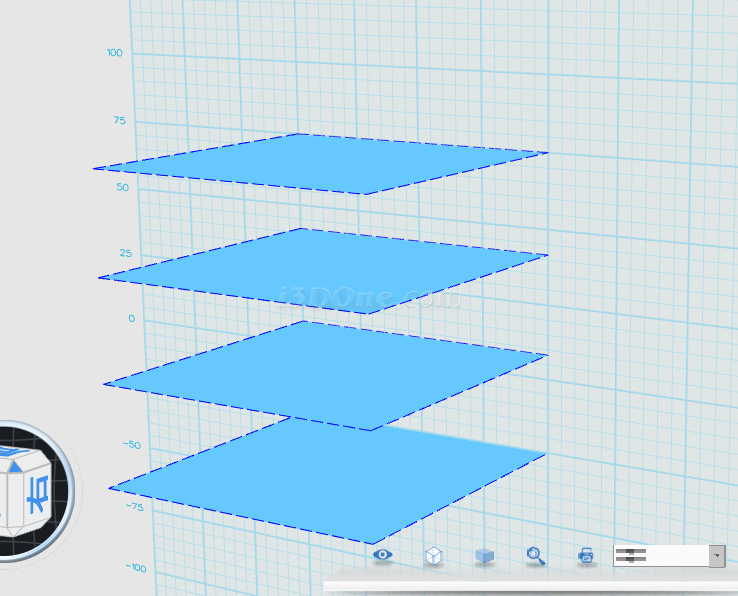

1、建立四個等距離平面，間距25,大小100*100。

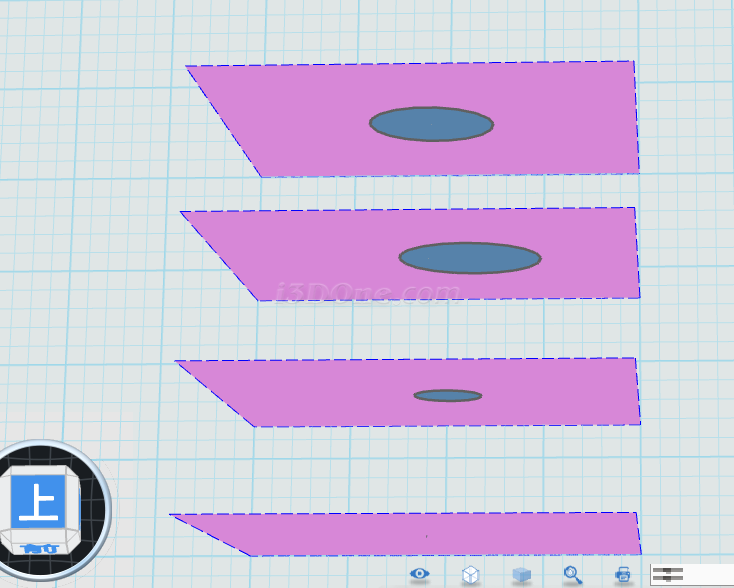

2、在平面1上畫草圖，圓形，圓心（0,0），R=15；在平面2上畫草圖，圓形，圓心（-10,0），R=17；在平面3上畫草圖，圓形，圓心（-5,0），R=8；在平面1上畫草圖，圓形，圓心（0,0），R=0.1。

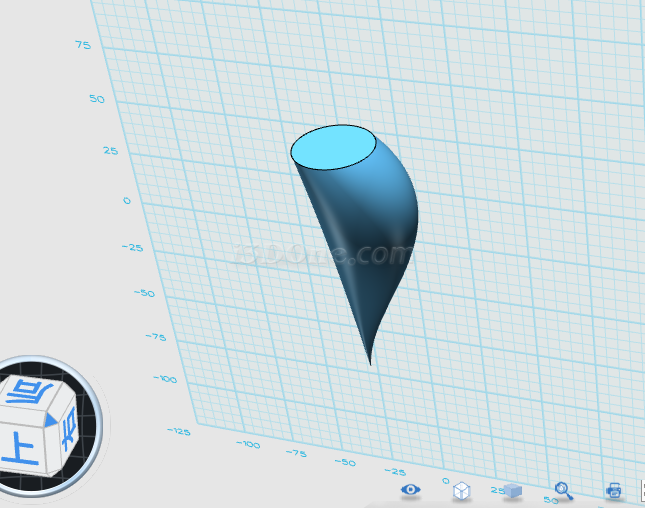

3、放樣。依次選中四個平面上的圓形，進行放樣。注意：選擇平面是的方向要一致。

4、刪除平面。保存文件，導出牛角.IGS文件。

二、頭盔主體：

1、新建文件

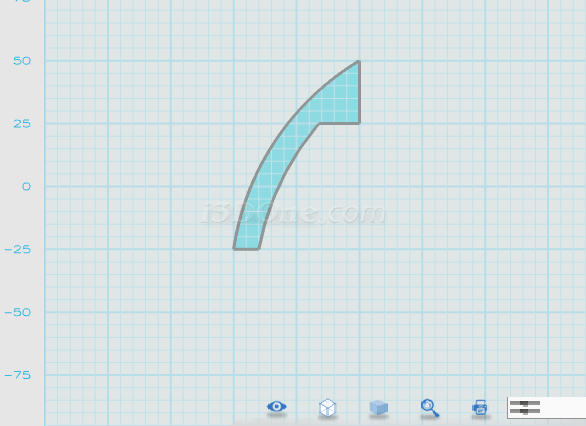

2、畫草圖。圓弧1（0,5）（-50,-25），R=105；圓弧2（-40,-25）（0,-40），R=105；直線1（0,50）（0，25）；直線2（0,25）（-16.035，25）；直線3（-50,-25）（-40，-25）；修剪如圖。

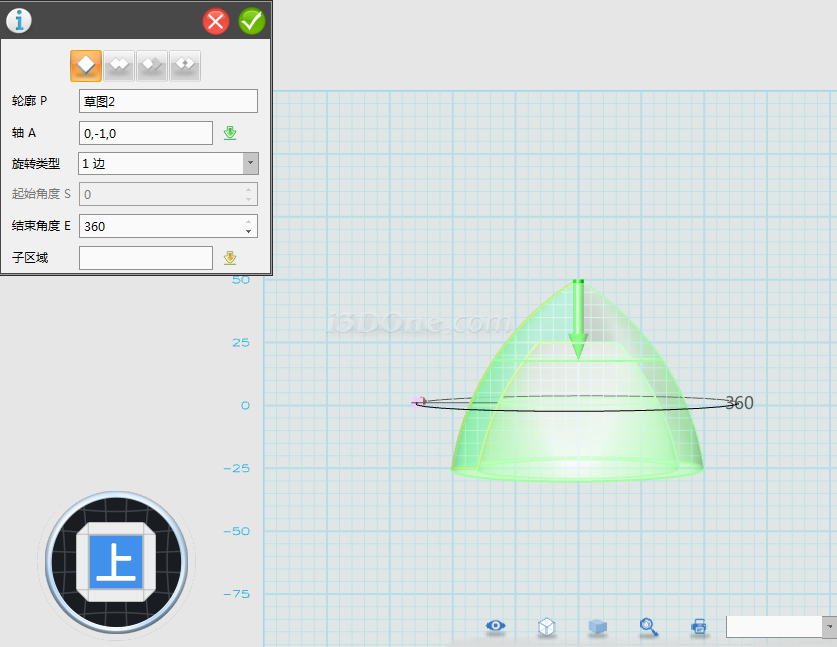

3、旋轉，如圖。

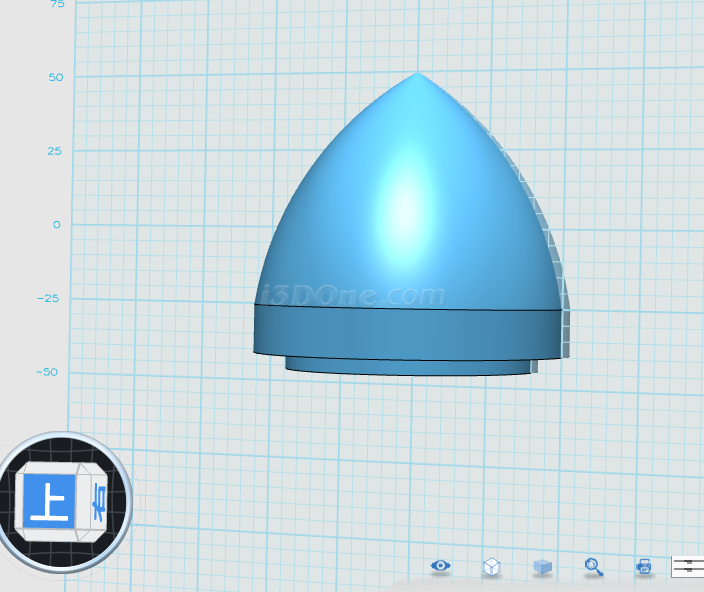

4、盔沿。圓柱體1，中心（0,-25,0），R=50，H=15; 圓柱體2，中心（0,-40,0），R=40，H=20;沿Y軸方向移動圓柱體2，距離15；

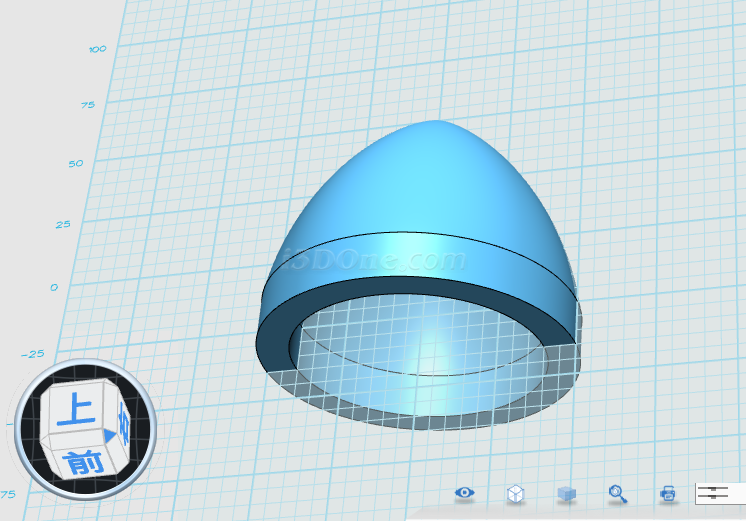

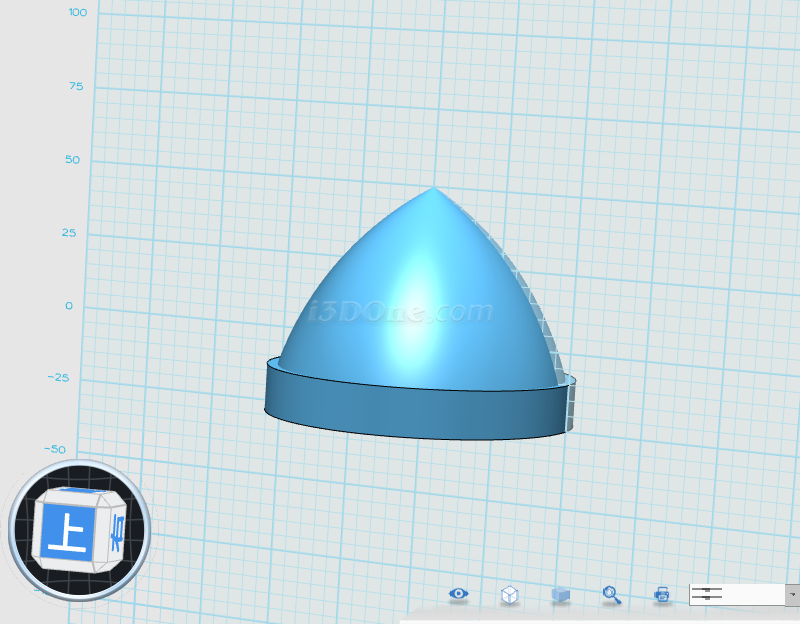

圓柱體1與圓柱體2組合，類型布爾減，得到盔沿圓環，圓環Y軸方向移動15；圓柱體1與圓柱體2組合，類型布爾減，得到盔沿圓環，圓環Y軸方向移動15；

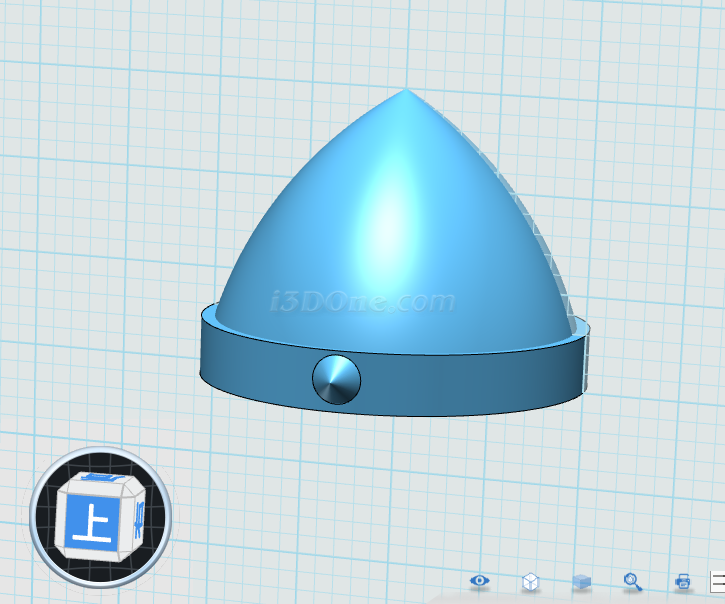

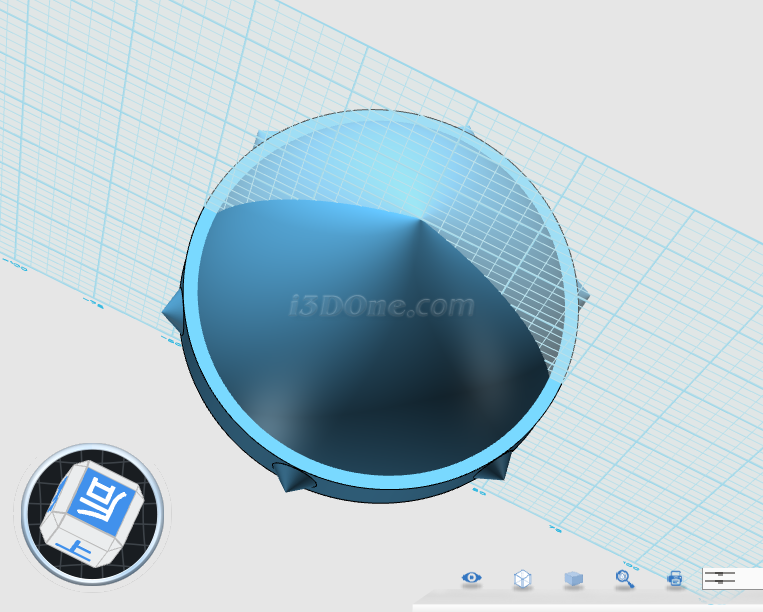

盔沿上的尖角，拖入圓錐體，中心點（0，-17,50），R=6，H=5，環形陣列，數量6，完成（注意方向選擇）。



三、組合：

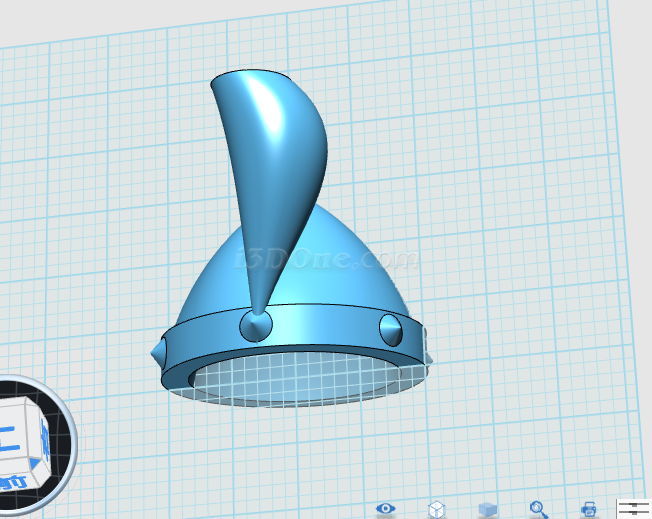

1、導入牛角.IGS文件，調整大小、角度、位置，如圖（注意頭盔內部不要露出牛角根部）。

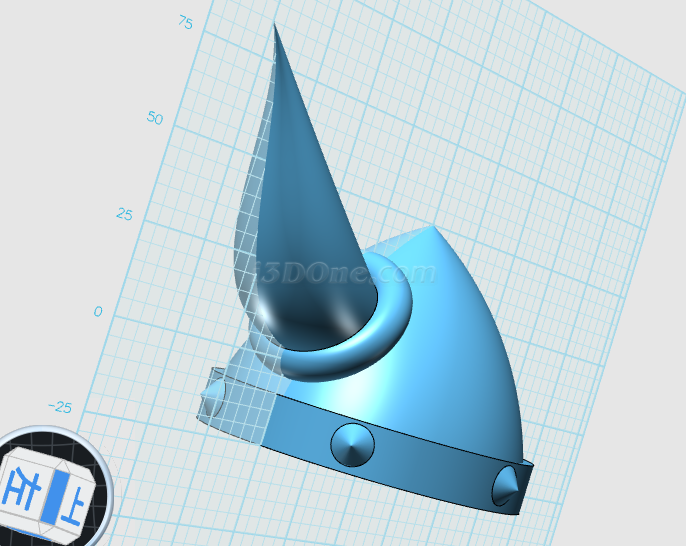

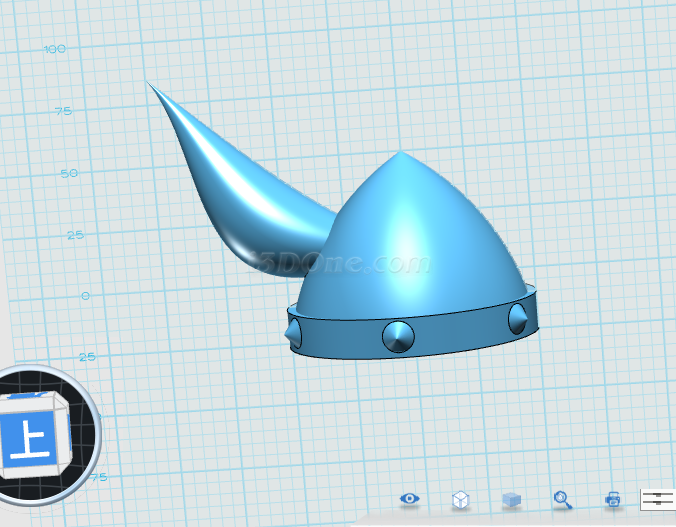

2、加入圓環到牛角根部（可隱藏頭盔，方便操作），調整大小（外徑24，環徑6），調整位置、角度如圖，組合牛角、圓環，鏡像。

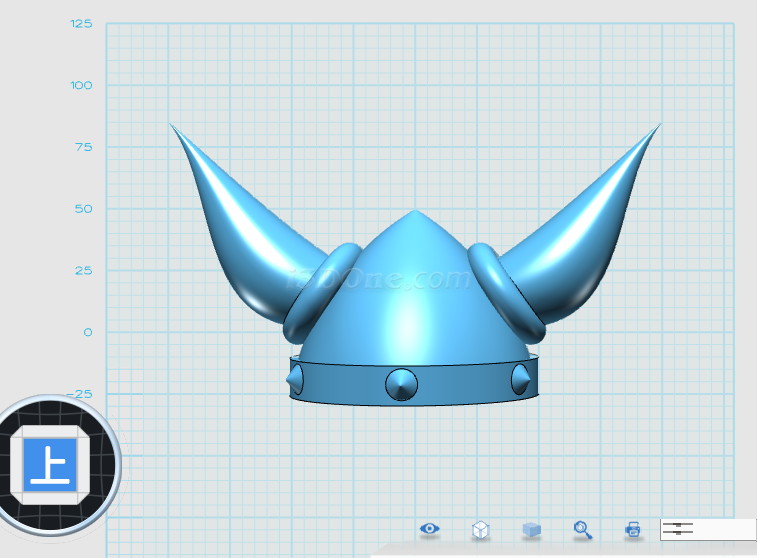

3、組合所有的部件。

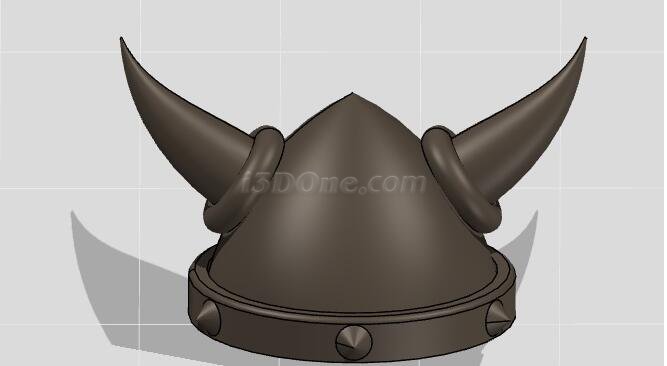

4、渲染，選擇自己喜歡的顏色和效果吧！

以上就是制作海盜頭盔的步驟，相信小伙伴們很快就會做出屬于自己的頭盔，感受一下維京人的威武雄壯吧！PS:不止是海盜頭盔，只要你想象到的都可以哦！

本文的圖紙下載：http://www.i3done.com/model/63479.html#ad-image-0
