設計師在使用三維CAD軟件做產品設計時，普遍采用參數化的設計方式。對于部分產品，由于造型形狀發生較大更改變化，需要重新進行設計，這屬于正常情況。但那些外形比較規則、標準化的產品或零部件，因關聯產品的變動而要重新設計，則會帶來很多重復的工作，影響設計效率。例如，門窗類產品的設計：窗框變大或者變小后，配套的玻璃也需跟著重新進行設計，而如果玻璃的尺寸能夠隨著窗框的變化而自動調整，不用重新輸入尺寸就能達到設計要求，那么將會極大提高設計師的工作效率。

目前，國內優秀的三維CAD/CAM軟件中望3D，就能夠幫助實現這樣的聯動設計，從而減少不必要的重復性的繪圖工作。

下面，我們以一個簡單的例子來說明中望3D實現聯動設計的相關功能點。

第一步：新建一個PART零件。

新建的零件名稱可以自己定義，然后通過下拉菜單插入變量。

先分別創建3個變量：L1=400,L2=800,L3=5（圖1）。

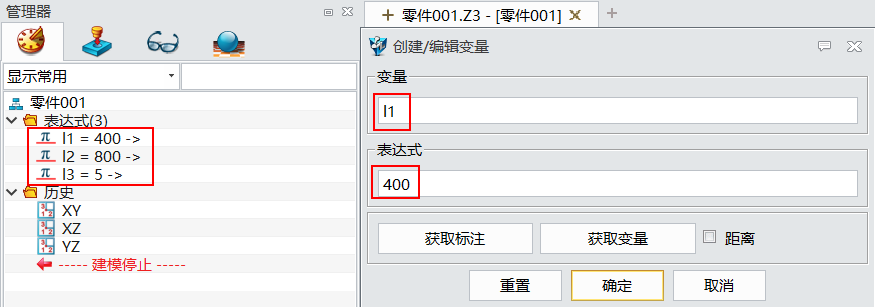

圖1 創建變量

第二步：創建子零件。

在繪圖區空白處右鍵選擇插入組件，分別插入兩個零件，此處把兩零件分別命令為“窗框”和“玻璃”。

圖2 創建子零件

以上操作完成后，切換管理器到裝配管理器就可以看到圖3中的兩個零件。

圖3 新建的零件

第三步：創建框架。

在裝配管理器雙擊框架零件，開始創建框架：

a.首先繪制如圖4所示的方形草圖。

圖4 繪制草

b.雙擊尺寸進行尺寸修改，點擊選擇對話框的字體A，即會彈出變量瀏覽器，如圖5所示。

圖5 變量瀏覽器

通過點擊圖5中的紅框處，即可跳到上一級瀏覽變量，點選零件001，選擇變量L1，選擇后就可以關閉窗口，同理可更改另外一個尺寸，然后點擊退出草圖。這步操作就完成了以定制好的變量來驅動框架零件大小的設置。

c.使用焊件模塊的結構構件功能創建框架。

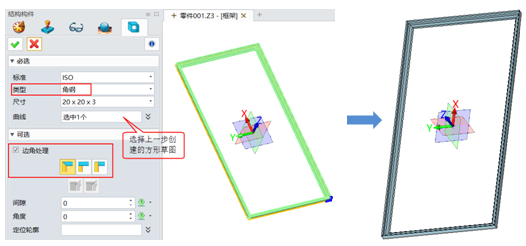

圖6 創建框架

圖6中的右圖就是最終的框架效果圖，完成后就點退出按鈕回到零件01的裝配環境。

第四步：插入草圖，設定變量。

雙擊玻璃零件，插入方形草圖（圖7），在關聯變量時，選中變量，然后在變量后減去20，另外一個尺寸也做同樣的處理，減少的幅度則根據設計師的實際設計要求來操作。

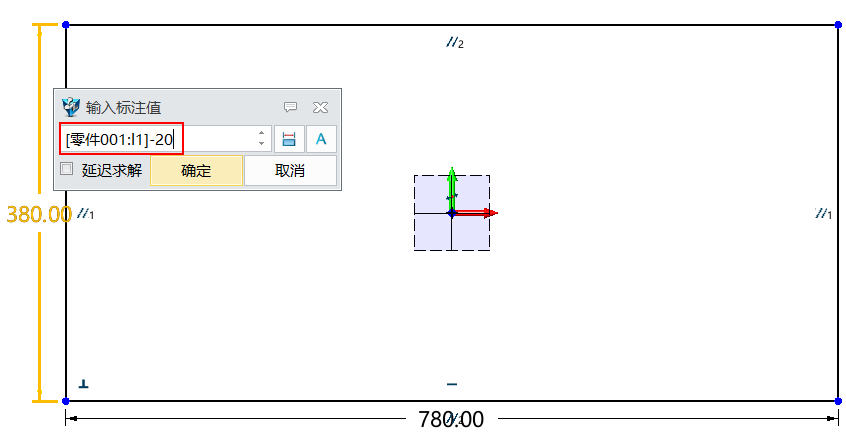

圖7 插入草圖

第五步：拉伸。

設定完關聯變量后退出草圖，做拉伸操作。拉伸距離選擇“表達式”（圖8），在彈出的變量瀏覽器選擇L3變量（圖9）。

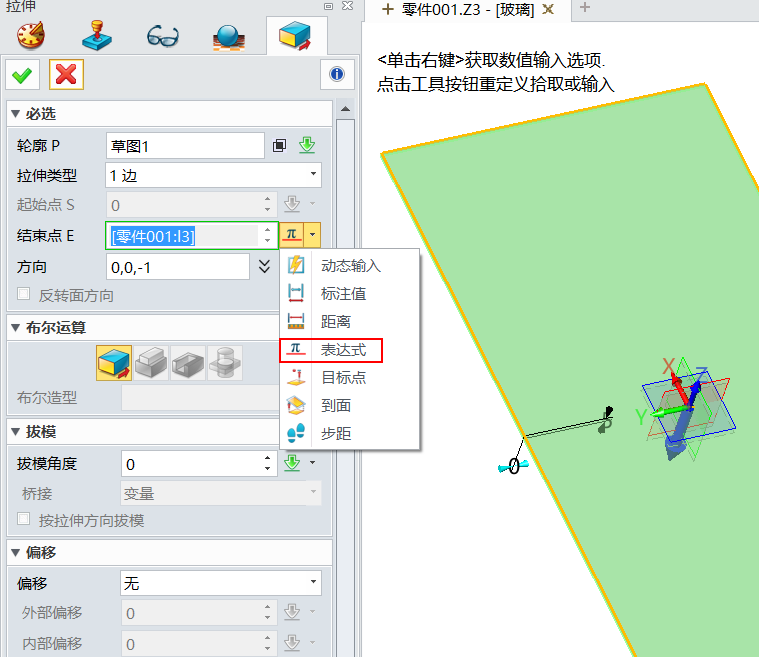

圖8 拉伸距離選擇“表達式”

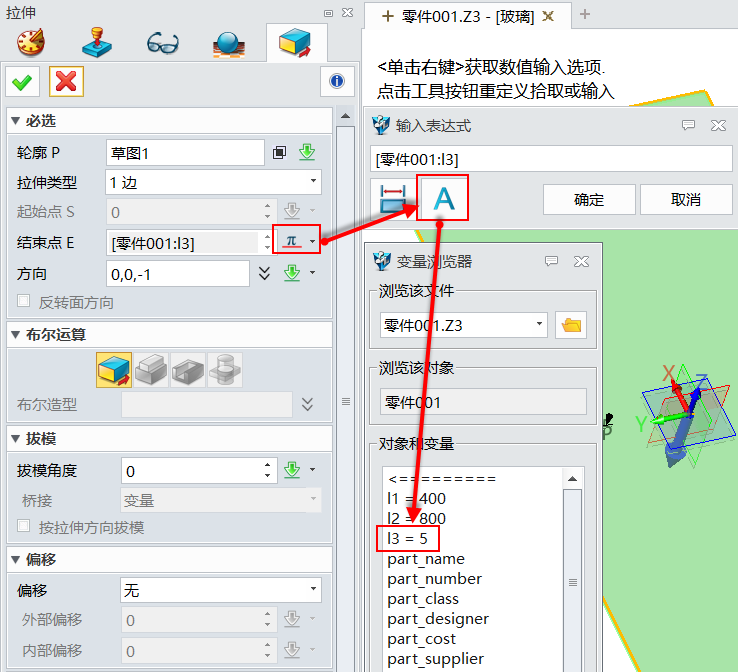

圖9 選擇L3變量

這樣玻璃的3個關鍵尺寸就都可以實現以變量來控制變化了。

以下圖10就是完成操作后的框架和玻璃效果。

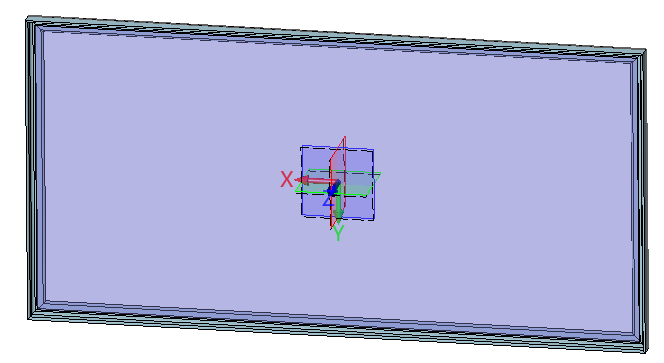

圖10 框架和玻璃效果圖

在后續的設計操作過程中，如果我們要調整兩者的大小，只需要直接調整圖11中的這三個變量尺寸就可以了。

圖11 變量尺寸調整

按上面的尺寸調整完后，切換到裝配管理器，分別雙擊框架和玻璃兩個零件進行重生，兩者尺寸就能更新過來，方便又快捷，對設計師的效率提升具有重要意義。
