在上篇的實例教程文章中，我們向大家介紹了使用三維CAD軟件中望3D進行GPS外殼上蓋的設計操作，當中涉及到不少曲面的建模設計操作，經過了上篇的學習，相信大家對曲面的綜合運用更加熟練了。接下來在教程的下篇中，我們將繼續為大家介紹針對GPS外殼的下蓋設計以及美觀方面處理的相關三維CAD設計操作。

需要強調的是，在下蓋的設計過程中，設計師可以使用中望3D通過變形設計的操作，利用歷史數據，快速達到相應的設計效果，有效提高工作效率，并且實現“知識重用”的效果。

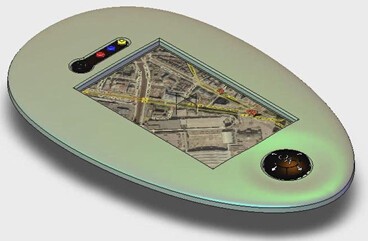

下圖1是我們在上篇中設計的最終效果圖，但還未對其美觀度進行處理。

圖1 未處理美觀度的效果圖

接下來，我們將先對其表面進行設計處理，然后再對應的完成余下的上蓋底部及下蓋的設計操作。

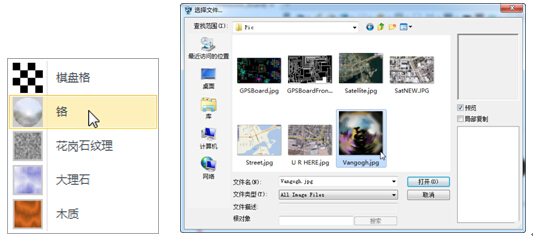

第一步：使用“視覺樣式”模式下的“鉻”命令，點擊后進入文件選擇窗口，如圖2所示。

圖2 選擇文件“Vangogh.jpg”

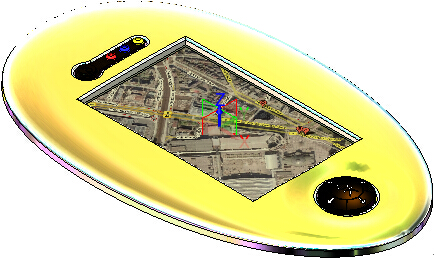

點擊確認后，你所選擇的貼圖樣式便上到了上蓋中，效果如圖3所示。

圖3 貼圖樣式處理后的上蓋效果

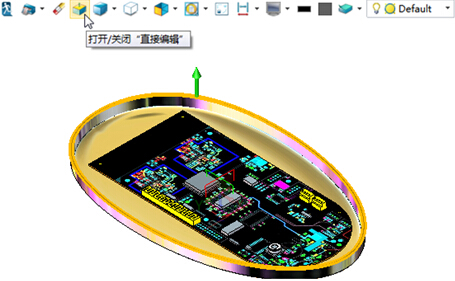

第二步：完善上蓋底部設計。開啟“直接編輯”，拾取底面，增加“5mm”厚度，效果如圖4所示。

圖4 完善上蓋底部設計



第三步：底蓋設計。

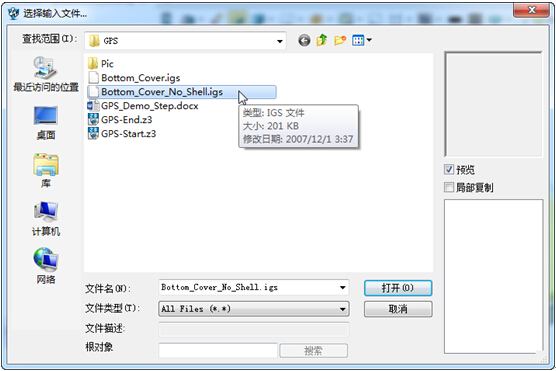

在“數據交換”模塊下使用“輸入”命令，輸入文件“Bottom_Cover_No._Shell.igs”（圖5）。

圖5 輸入文件

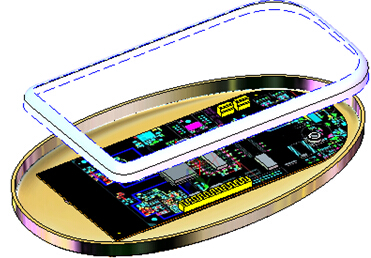

第四步：輸入完文件后，使用“移動”命令，往下拉開距離，效果如圖6所示。

圖6 下拉開距離效果圖



第五步：翻轉模型，如圖7所示，拾取輸入模型的底部曲面，使用“Delete”鍵刪除。

圖7 翻轉模型



第六步：使用造型模塊下的“變形為另一曲線”命令，導入對象的邊緣為“原始曲線”，上蓋的外邊緣為“目標曲線”。

然后在“設置”的“移動”頁面，把“剛性”調整到“60”（見圖8）。

圖8 剛性調整為60

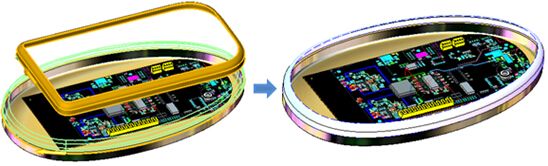

變形后的效果如圖9所示。

圖9 變形后的效果

第七步：使用“曲面”模塊下的“N邊形面”命令，把底蓋的底面補起來，效果如圖10所示。

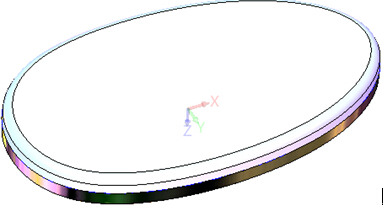

圖10 底蓋底面補充效果圖

第八步：對底蓋進行“抽殼”，厚度為“-2”。使用“視覺樣式”模塊下的“鉻”命令，對底蓋也進行和上蓋一樣的表面處理。最后隱藏“工作平面”和“坐標系”，打開“陰影”。

圖11 隱藏操作



完成上述步驟的操作，即可完成GPS上下外殼的外形設計了。

經過這兩篇實例教程的學習，相信大家對概念設計以及快速建模過程中，曲面設計、變形設計的綜合應用，有更進一步的掌握了。如果您想重溫相關操作步驟，可關注中望3D官網的【實例教程】模塊，即可下載本實例的操作視頻以及對應的練習文檔，快來學習吧：http://www.zw3d.com.cn/service/list-109.html
