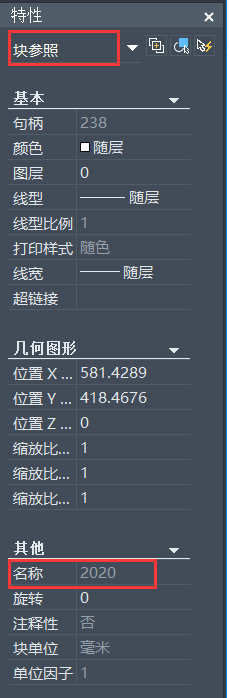

在使用CAD過程中大家可能見過一些不能分解的圖塊，部分是一些插件或工具多重插入塊和匿名塊進行加密處理的結果。但有些圖塊從屬性框看上去是普通的圖塊，名字正常，但確實無法分解是怎么回事呢，如下圖所示：從屬性框我們可以看到圖塊不是多重插入塊，名稱前也沒有帶*U，表示不是匿名塊，但用EXPLODE命令提示無法分解，這是什么原因呢？

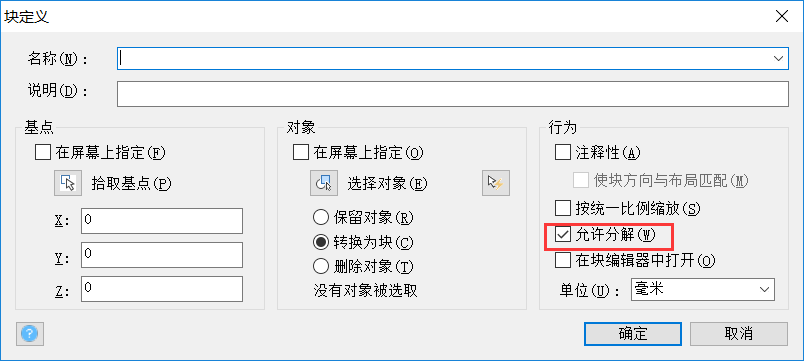

其實原因很簡單，在創建圖塊時是可以設置是否可以分解的，只是平時大家可能忽略了，如下圖所示：“允許分解”這個選項默認是勾選的，如果創建圖塊時取消勾選此選項，則創建的圖塊將無法分解。如果我們想讓這些圖塊重新變成可以分解怎么辦呢？

我們來看看操作步驟吧，具體如下：

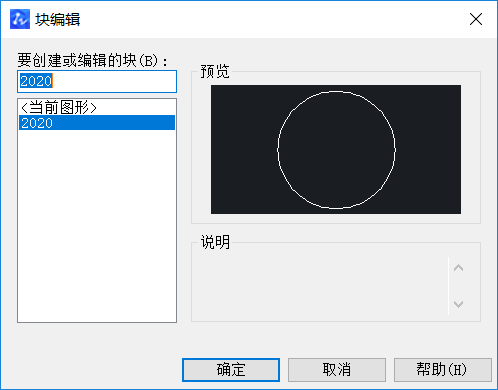

1、雙擊需要分解的圖塊或運行BEDIT命令，進入塊編輯器，選中需要分解的塊，點擊確定，如下圖所示：

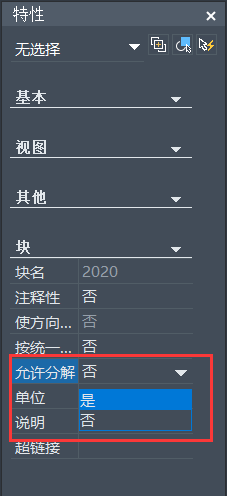

2、不選擇任何圖形，按CTRL+1打開特性面板，在特性面板中可以找到允許分解參數，設置為“是”，如下圖所示。

（注意，進入塊編輯器后不要選擇任何圖形，因為在塊編輯器中，當不選擇任何圖形時，特性窗口顯示的是圖塊的整體屬性，當選擇了圖形后則會顯示圖形的特性。）

3、單擊“關閉塊編輯器”按鈕，在提示是否保存修改使選擇“是”。我們再試一下，可以發現圖塊已經可以被分解了。反之，如果我們希望一個圖塊不能分解，首先可以在創建圖塊時取消勾選“允許分解”，創建圖塊后我們也可以在塊編輯器中將允許分解設置為“否”。

可能很多小伙伴平時都沒有注意這一小方面，但是這也是CAD繪圖的一個小技巧，希望這些分享可以幫助大家更好地使用CAD。
