CAD軟件是繪制圖紙時需要使用的軟件，但有時為了方便繪圖，設計師需要將CAD圖形插入到Word或者WPS中。下面我們整理了一些將圖形插入Word或者WPS的方法，大家可以根據實際情況參考使用。

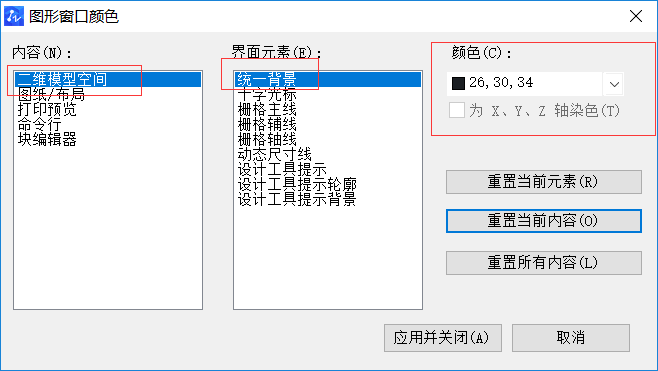

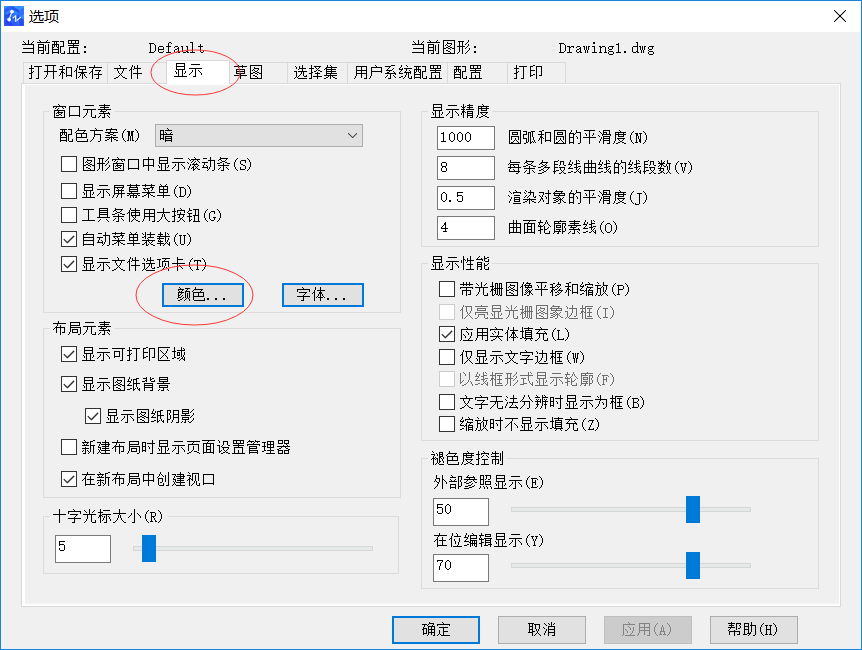

方法一：QQ微信截圖，輸出BMP位圖后再粘貼到文檔中。 這是較簡單的方法。但是放大后會失真，而且插入的是帶有黑色背景的圖片。如果要追求一些視覺效果的話，可以考慮將CAD中的背景顏色調成與文檔一致的白色，打開CAD軟件，在上方菜單欄選擇【工具】——【選項】——【顯示】——【顏色】——【二維模型空間】——【統一背景】——調整顏色即可。如下圖所示：
方法二：復制粘貼：直接在CAD中復制，在word中粘貼，粘貼后通過剪裁縮放調整好位置大小即可。
方法三：虛擬打印JPG后，復制粘貼：其他方法插入的效果是各個圖層的顏色，并非統一的黑灰色，且不好控制線寬。通過設置好的打印樣式可以輸出比較美觀的打印文件，然后再復制粘貼。
方法四：輸出wmf格式文件：這種方法輸出的結果是Word中CAD圖形不能編輯，但縮放時不會出現鋸齒，是矢量的，這個方法也可以防止別人篡改文檔中的圖形。在保存文件時選擇保存類型為【圖元文件（*。Wmf）】即可。
在CAD軟件繪圖的過程中，大家可以根據不同的需求選擇不同的方法，希望對大家有幫助。
