CAD圖形旋轉的介紹及方法
我們在CAD繪圖區域內，要將繪制的圖形繞一個頂點某個方向旋轉一個角度，這樣的圖形移動稱之為旋轉，在CAD繪圖軟件中，我們旋轉圖形時需要明確理解圖形旋轉的定義，如：確定旋轉中心點、旋轉反方向、旋轉角度等，把這些條件明確之后，有利于我們快速旋轉圖形，本文給大家介紹一些圖形旋轉的方法，希望能幫助到大家！
1. 首先，我們需要打開中望CAD軟件。

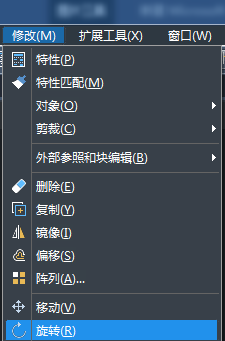

2. 我們點擊界面欄的“修改”再點擊“旋轉”，或者我們也可以輸入快捷命令“ro”來旋轉圖形。

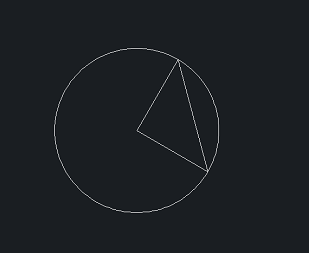

3. 然后，我們需要選擇好旋轉的圖形并確定基點，也就是我們說的中心點。

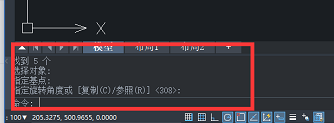

4. 這時，我們需要輸入一個角度值，這里我們可以根據自己的需求來定，接著對我們選擇好的圖形進行旋轉，這樣就完成圖形旋轉了。
特別提示：我們將對象調整一定的角度之外時，還可以在旋轉到新對象的同時保留源對象。
