CAD教程：人人都可以是鐵鉤船長
如果你覺得今天的教程是教大家畫鐵鉤船長，那可能就有點誤解了。
但先別退出。
你有沒有想過，其實人人都可以是鐵鉤船長，只要你學會了畫鐵鉤。
CAD版本：中望CAD 2020專業版

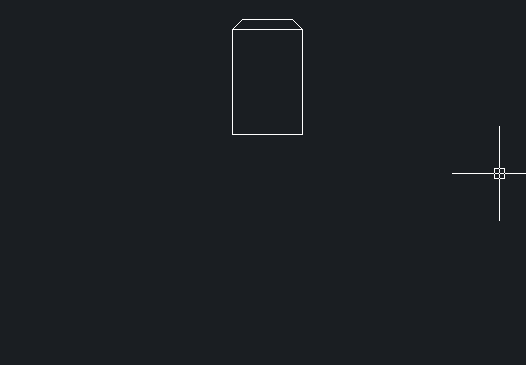

1、首先畫上面的矩形，矩形命令，確定起點后，輸入D，自行填入數值，長14，寬23。
CHA倒角，2，角度45，最后一條直線。

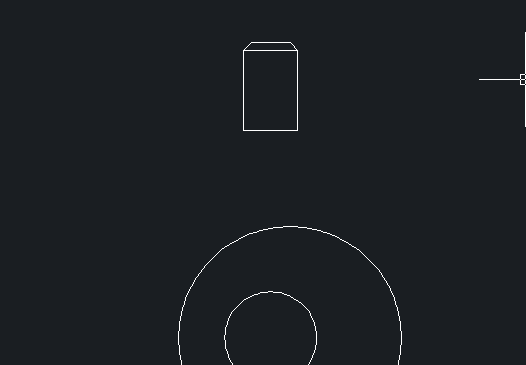

2、距離矩形下方54畫圓，半徑為12，圓心向右平移5，再畫圓，半徑29。

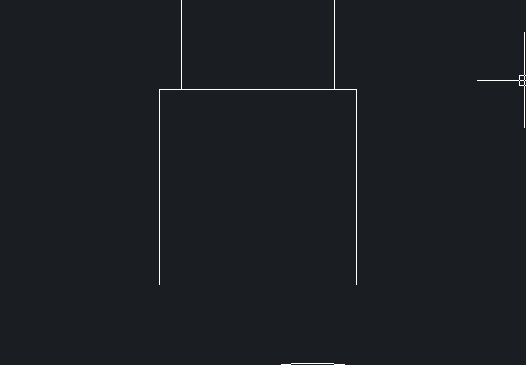

3、畫矩形的小接口，水平直線向左2，這里直接在矩形中心開始畫，所以是9，豎直線大概即可。

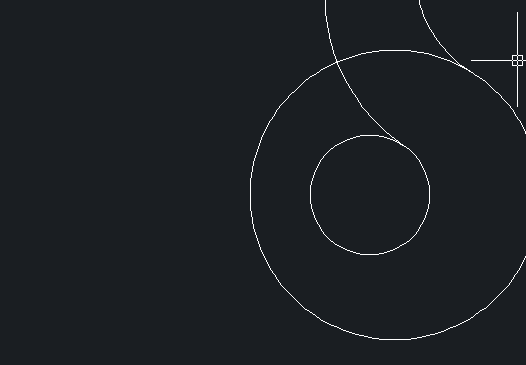

4、F圓角命令，連接兩條豎直線和下方的圓，第一個半徑36,第二個半徑24。

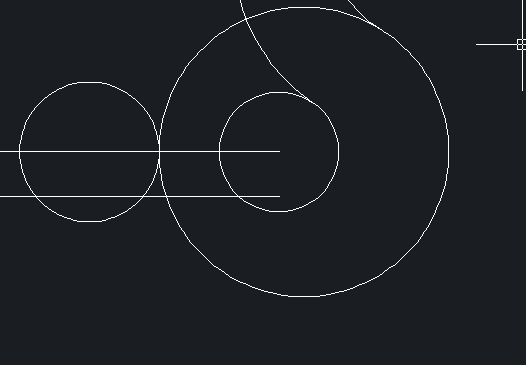

5、在下方大圓左邊象限點畫外接圓，半徑為14，再畫一條水平直線， 往下偏移9。

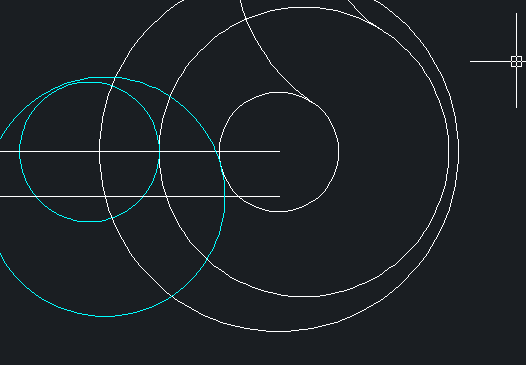

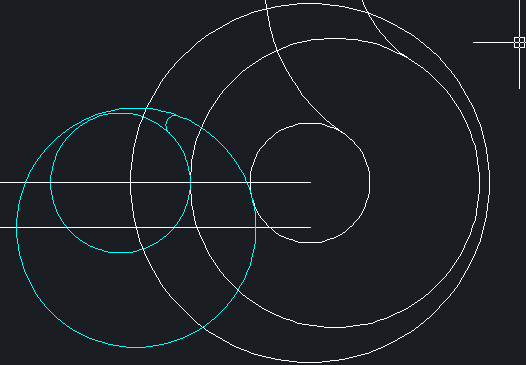

6、偏移之前的小圓，距離為24，和下方直線相交，再以該點為圓心畫圓，半徑24。
7、為鉤尖倒圓角，對象是標藍的兩個圓，半徑為2。
8、能看出雛形了嗎？把多余的線條修剪掉。

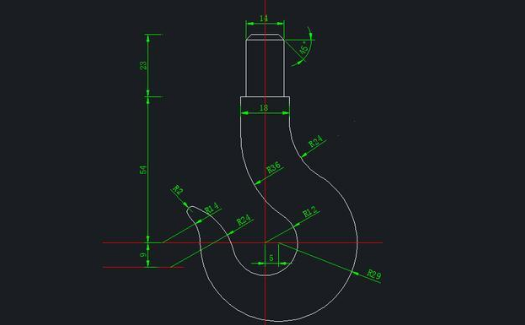

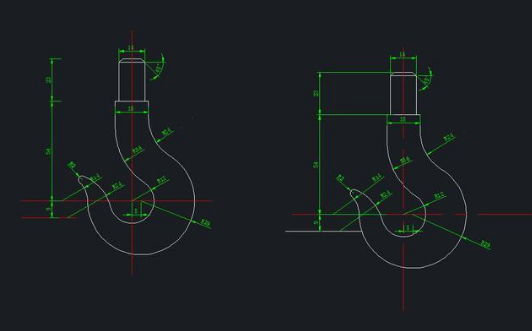

9、該標注的標注完，好了，你現在是鐵鉤船長了。
