CAD如何用修剪命令剪裁圖形?
我們在CAD中繪制設計圖時,需要修剪圖塊該怎么去操作呢?
1.首先,我們打開中望CAD軟件。
2.我們輸入剪裁命令“XCLIP”,然后選擇要剪裁的圖塊,然后選擇新邊界,就是拉一個裁剪框的意思;然后根據需求選擇多線段框還是矩形框。

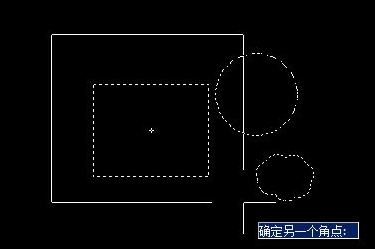

3.拉出一個矩形。

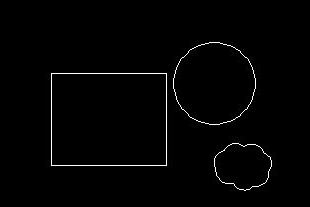

4.選擇之后確定就完成圖塊修剪了。
