cad選中不顯示虛線
當用戶在使用CAD進行繪圖過程中，需要使用 CAD的 繪圖選擇對象時，發現選擇框不顯示，這時該如何處理呢？
其實當我們在使用 CAD 中的繪圖選擇對象功能時，會出現以下圖中的兩個框 。其中圖中的箭頭處有虛線、 實線框，以便我們進行繪圖選擇的操作。
那么當我們遇到框選時這兩個框不顯示出來的情況應該這樣處理 ：

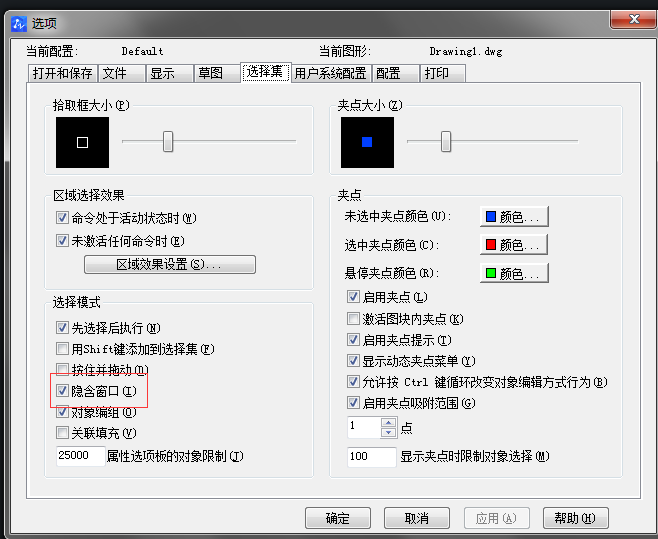

●打開CAD命令行，輸入 options命令（系統就會彈出如下選項窗口）。
●這時我們選擇 Selection（選擇集）這個按扭。
●然后再把 Implide windowing(CAD系統中的隱含窗口)選項前面的勾勾上，完成以上設置后即可正常顯示框選了。
