在CAD中如何巧用REVCLOUD命令？
在CAD繪圖軟件中云線可以有很多的用處，比如說：標記圖形或者檢查圖形，這樣能幫助我們很多。
1.首先，我們點擊修訂云線命令，也可以點擊繪圖，下拉就能看到修訂云線，還可以輸入快捷命令“REVCLOUD”，回車。

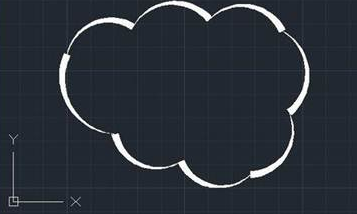

2.點擊云線命令后，鼠標可以在繪圖區點擊一點，移動鼠標，最后鼠標回到起點云線繪制完成。
3.點擊云線命令后，輸入欄出現：指定起點或 [弧長(A)/對象(O)/樣式(S)] <對象>:

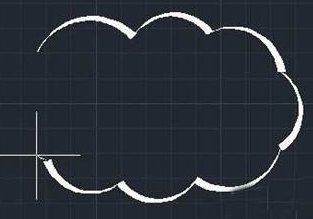

弧長：點擊云線命令后，輸入A回車，輸入最小弧長值回車，輸入最大弧長值回車，注意，最大弧長值不能超過三倍的最小弧長值。然后點擊繪圖區一點移動鼠標回到起點得到云線。

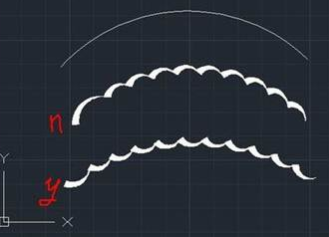

4.對象：點擊云線命令后，輸入O回車，點擊圖上的一條弧線，然后弧線會變成云線，這時不輸入默認不反向，輸入Y回車得到如下圖效果：

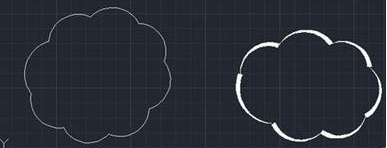

5.樣式：點擊云線命令后，輸入S回車，會出現：選擇圓弧樣式 [普通(N)/手繪(C)]。輸入N回車，畫出的云線是普通的單線形式，輸入C回車，就是手繪狀，成果圖如下：
希望以上技巧命令可以幫助到大家！
