CAD如何根據規定度數繪制彎頭？
在CAD繪圖軟件，我們該如何根據度數來繪制彎頭呢？本文給大家介紹以45°繪制為例繪制彎頭，希望能幫助到大家！
1.首先，在繪圖區域畫一條長度為1000左右的線段，命名為AB。

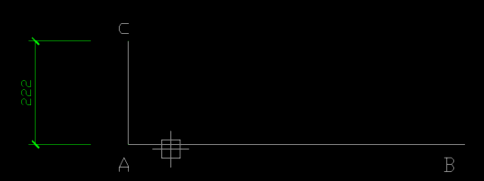

2.以AB線段的端點為起點，再畫一條長度為222的線段，這條線段命名為AC。
3.接著，將AC向右偏移188.5，得到一條線段，命名為DE。

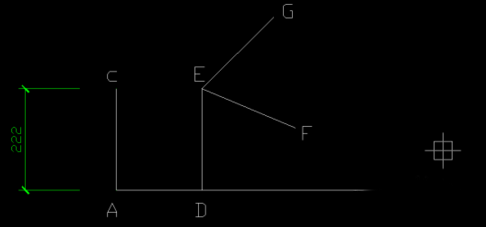

4.以E點為中心，通過旋轉和復制，先輸入RO+空格，再輸入C+空格，旋轉角度為67.5°，得到線段EF及EG。
5..輸入F,按住shift鍵的同時點擊AB和EF，得到它們的圓心，同時，連接BG。

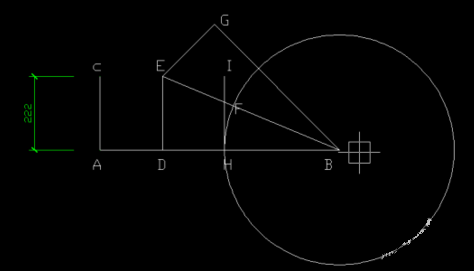

6.再以D點為中心，通過對AC線段鏡像，得到線段HI，以B為圓心，HB為半徑畫圓。效果如下：

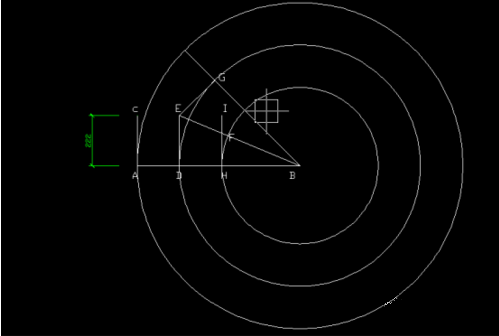

7.選中上一步畫好的圓，點擊夾點，輸入快捷鍵C，復制得到另外兩個圓，延長BG至最外圓。
8.我們可以接著使用剪切、變換線型、標注，等多種方法得到想要的圖形。
這樣就繪制完成了是不是很簡單呢！
