CAD線型設置及快捷鍵

1.命令格式

命令行： Linetype

圖形中的每個對象對象都具有其線型特性。LINETYPE命令可對對象的線型特性進行設置和管理。

線型是由沿圖線顯示的線、點和間隔組成的圖樣, 你可以使用不同線型代表特定信息，例如：若你正在畫一個工地平面圖, 可利用一個連續線型畫路, 或使用含橫線與點的界定線型畫所有物線條。

每一個圖面皆預設至少有三種線型: "CONTINUOUS"、"BYLAYER" 和 "BYBLOCK"。這些線型不可以重新命名或刪除. 你的圖面可能也含無限個額外的線型。你可以從一個線型庫文件加載更多的線型, 或新建并儲存你自己定義的線型。

2. 注意@

為了設置當前層的線型，你即可以選擇線型列表中的線型，也可以雙擊線型名稱。

加載附加線型

在選擇一個新的線型到圖形文件之前，你必須建立一個線型名稱或者從線型文件（*.lin）中加載一個已命名的線型。中望CAD2010有ZwCADISO.lin、ZwCADEX.lin、ZwCAD.lin等線型文件，每個文件包含了很多已命名的線型。

從線型庫中加載新線型

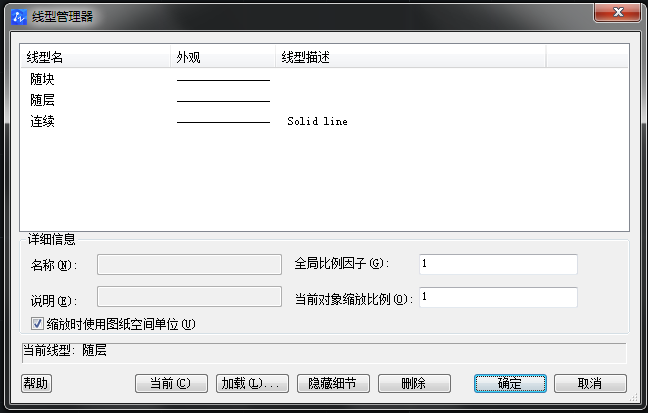

1）執行LINETYPE命令，彈出線型管理器。

2）點擊“加載”。

3）點擊“瀏覽”。

4）選擇線型庫文件，點擊并打開。

5）選取要加載的線型。

6）點擊確定，關閉窗口。
