CAD倒角的快捷鍵

CAD中如何倒角呢？倒角應該怎么操作？下面給出具體的詳細操作方法，希望對大家有所幫助：

1.命令格式

命令行：Chamfer（CHA）

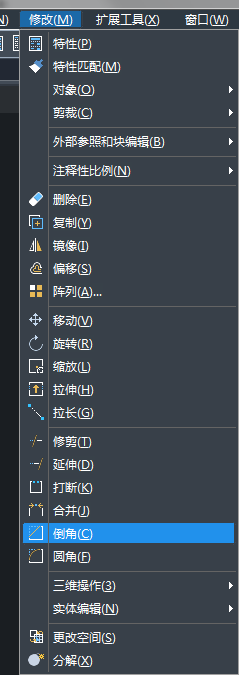

菜 單：[修改]→[倒角（C）]

工具欄：[修改]→[倒角]
在兩線交叉、放射狀線條或無限長的線上建立倒角。

2.說明

選取第一個對象：選擇要進行倒角處理的對象的第一條邊，或要倒角的三維實體邊中的第一條邊。

設置(S)：開啟“繪圖設置”對話框的“對象修改”選項卡，用戶可在其中選擇倒角的方法，并設置相應的倒角距離和角度。

多段線(P)：為整個二維多段線進行倒角處理。

距離(D)：創建倒角后，設置倒角到兩個選定邊的端點的距離。

角度(A)：指定第一條線的長度和第一條線與倒角后形成的線段之間的角度值。

修剪(T)：由用戶自行選擇是否對選定邊進行修剪，直到倒角線的端點。

方式(M)：選擇倒角方式。倒角處理的方式有兩種，“距離-距離”和“距離-角度”。

多個(U)：可為多個兩條線段的選擇集進行倒角處理。

3.注意

1）若要做倒角處理的對象沒有相交，系統會自動修剪或延伸到可以做倒角的情況。

2）若為兩個倒角距離指定的值均為 0 ，選擇的兩個對象將自動延伸至相交。

3）用戶選擇“放棄”時，使用倒角命令為多個選擇集進行的倒角處理將全部被取消。
