CAD多段線快捷鍵

1.命令格式

命令行：Pline（PL）

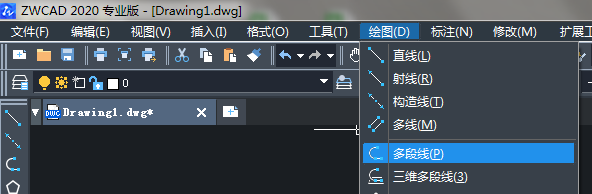

菜  單：[繪圖]→[多段線（P）]

工具欄：[繪圖]→[多段線]

多段線由直線段或弧連接組成，作為單一對象使用。可以繪制直線箭頭和弧形箭頭。

2.操作步驟

使用多段線繪制，多段線命令的選項介紹如下：

弧(A)：指定弧的起點和終點繪制圓弧段。

角度(A)：指定圓弧從起點開始所包含的角度。

中心(CE)：指定圓弧所在圓的圓心。

方向(D)：從起點指定圓弧的方向。

半寬(H)：指從寬多段線線段的中心到其一邊的寬度。

線段(L)：退出“弧”模式，返回繪制多段線的主命令行，繼續繪制線段。

半徑(R)：指定弧所在圓的半徑。

第二點(S)：指定圓弧上的點和圓弧的終點，以三個點來繪制圓弧。

寬度(W)：帶有寬度的多段線。

閉合（C）：通過在上一條線段的終點和多段線的起點間繪制一條線段來封閉多段線。

距離(D): 指定分段距離。

3.注意@

系統變量Fillmode控制圓環和其他多段線的填充顯示，設置Fillmode為關閉（off），那么創建的多段線就為二維線框對象。
