CAD文字高度怎么設置?
使用的字型的高度值不為0時,用DTEXT命令書寫文本時都不提示輸入高度,這樣寫出來的文本高度是不變的,包括使用該字型進行的尺寸標注。
要先學會設置文字樣式,選定一種格式
切記:這時文字高度,一定要設為“0” 再到標注設置里,調用這個你喜歡的文字樣式,同時設置文字的高度 當然,在實際工作中,我們可能需要設置多種文字樣式,(同樣的建議:在此文字高度最好要設置為“0”)
以滿足設置不同標注格式時,分別調用的需要 這個問題,會長期困擾你的, 能解決所有標注問題,要相當長時間的探索。
下面我們來看一個具體的案例吧。
問題描述:

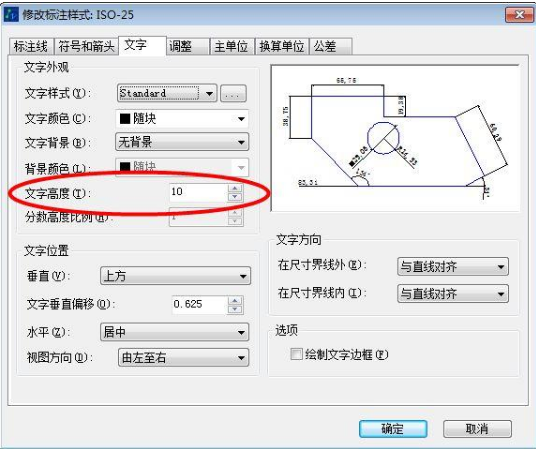

標注樣式【文字】選項卡中【文字高度】修改無效。
使用【DTEXT】命令時不提示輸入文字高度。
問題原因

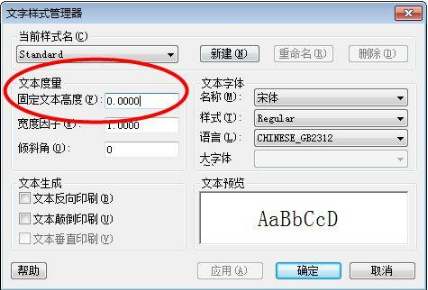

【字體樣式】對話框中的【文本高度】大于“0.0”,將自動為文字樣式設置高度,設置為“0.0”將默認為上次使用的文字高度。
解決方法
輸入【STYLE】命令,在【字體樣式】對話框將【文本高度】數值調整為“0.0”。
