為什么相同距離下CAD布局里標注尺寸不一樣？
今天給大家分享一個操作CAD時遇到的小問題，下面先來講講具體問題：

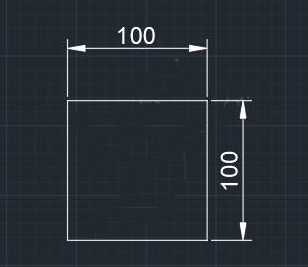

如圖，在繪圖區域繪制一個100*100的矩形：

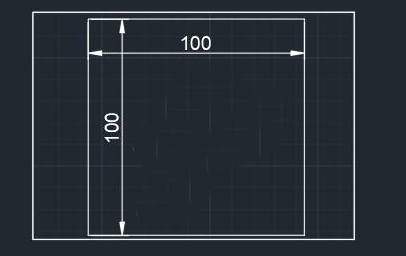

打開布局，在其中插入一個A4圖框，打開視口并將100*100的矩形放入其中。由于圖太小而圖框太大，所以將視口比例修改為2:1，亦即將圖放大兩倍；退出視口，并沒有發現問題。
但接下來，我在右側畫了一個同樣長的線，再次進行標注卻發現尺寸大了1倍！
不知道大家有沒有和我碰到一樣的情況呢？是不是也很困惑呢？明明是一樣長的線段，但為什么標注的尺寸卻不一致？

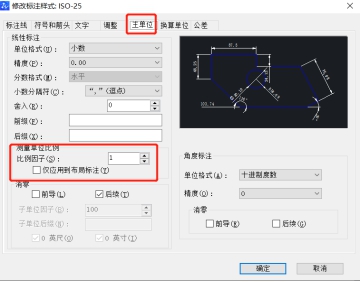

其實這是標注自動適應的原因——雖然視口里的標注尺寸不變，但是視口外的圖形則會自動適用比例。這時候只要打開菜單欄上的標注-標注樣式-修改-主單位-測量單位比例-比例因子，對比例進行調整就好了。
