文字遮罩在設計方面應用十分廣泛，顧名思義，通過遮罩可以使該呈現的東西進行展示而將不需要的部分隱藏起來，今天我們就來學習下怎么用CAD做文字遮罩吧！

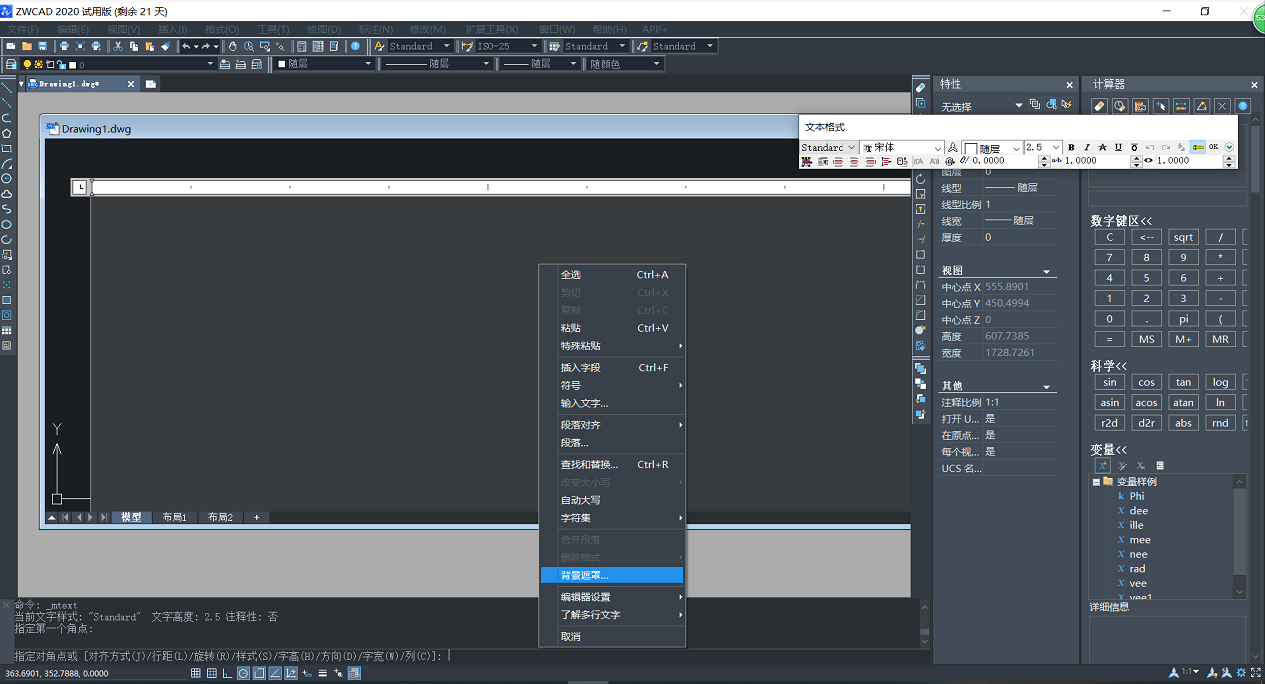

1.多行文字添加遮罩
打開中望CAD制圖軟件，單擊選擇左側工具欄的多行文字，彈出輸入框之后右鍵選擇“背景遮罩”。

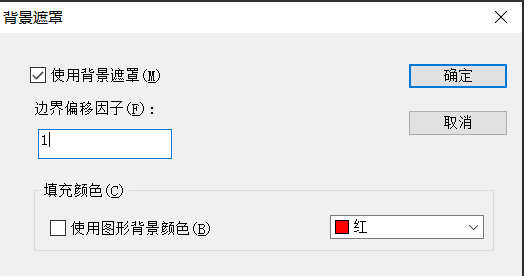

2.設置背景遮罩
在彈出的對話框中勾選“使用背景遮罩”選項，將“邊界便宜因子”的參數修改為1；設置填充顏色。

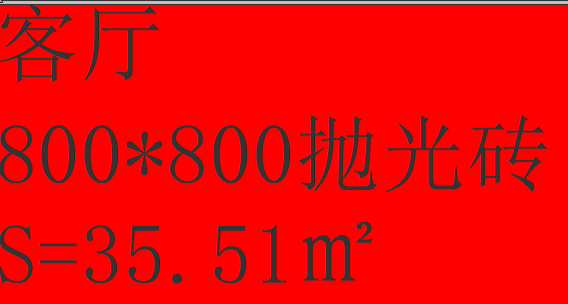

3.填充背景效果展示
可以看到輸入文字后點擊確認，文字邊框會自動生成紅色填充區域的背景。

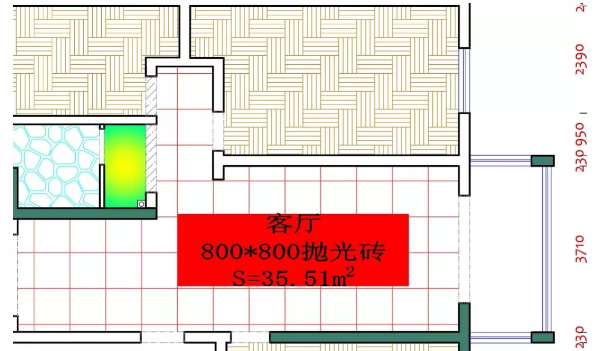

4.文字遮罩效果展示
將文字移動到指定的位置，這時會發現背后的物體全被文字遮擋住了，也就達到最終的效果啦。
是不是很簡單呢？學會了這個做圖紙的文本描述就方便多啦！
