本文主要結合CAD二維繪圖工具和簡單編輯命令繪制四人桌椅，已達到熟悉鞏固CAD各種工具使用的目的。
1、 首先，大家打開中望CAD軟件

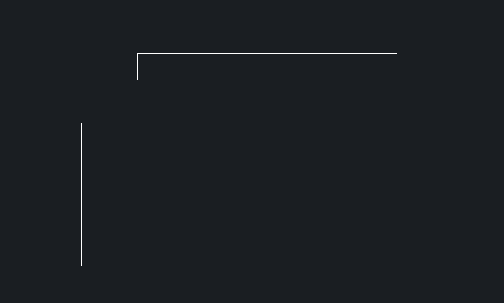

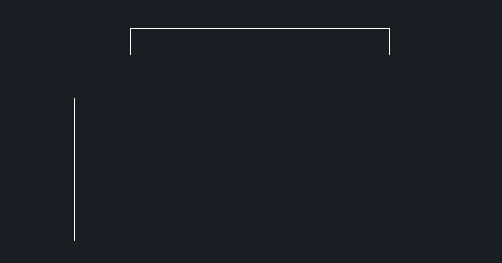

2、 點擊【繪圖】-【直線】命令，繪制如圖所示的椅子初步輪廓

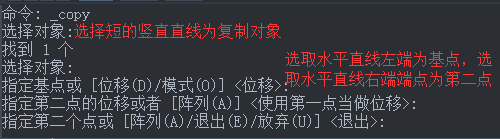

3、 點擊【修改】-【復制】按鈕，復制豎直直線，命令窗口顯示輸入如下：
4、 得到下圖

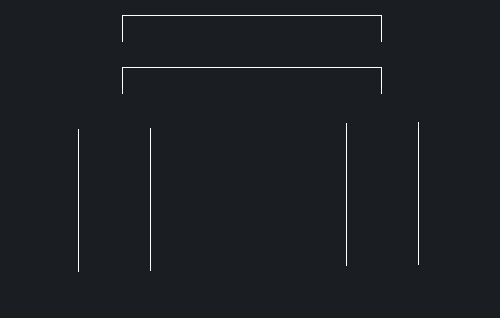

5、 重復【復制】命令，依次繪制椅子的輪廓線
6、 點擊【繪圖】-【圓弧】-【三點】按鈕，繪制椅背的輪廓，然后點擊【繪圖】-【直線】按鈕，繪制一條豎直線，再用鏡像命令繪制另一條豎直線，結果如圖所示

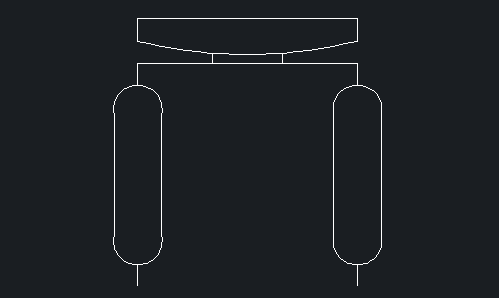

7、 點擊【繪圖】-【圓弧】-【三點】按鈕，繪制扶手上的圓弧，遠離椅背那一端的圓弧可以用鏡像命令完成
8、 執行【直線】命令，繪制豎直段線，另一端用鏡像命令完成

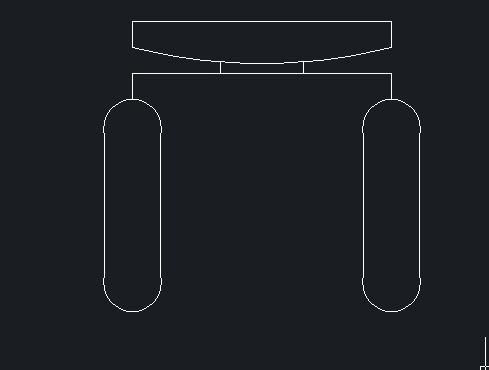

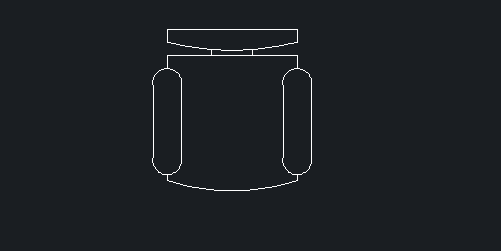

9、 執行【圓弧】命令，繪制如圖所示圓弧，此時椅子就繪制好了

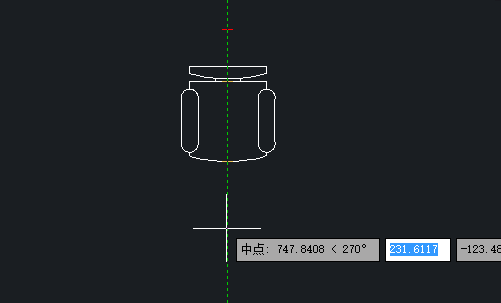

10、 執行【圓】命令，繪制桌子，以椅子為參照，將圓心置于椅子對稱線上，然后繪制大小合適的兩個同心圓

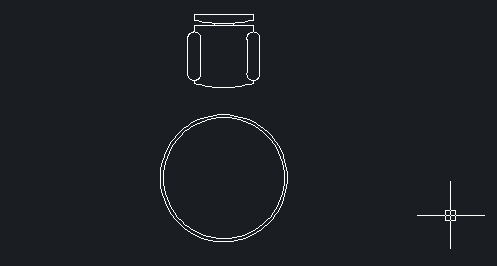

11、 繪制結果如圖

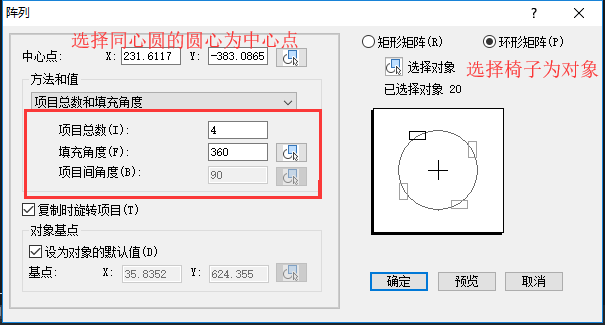

12、 點擊【修改】-【陣列】按鈕，在【陣列】對話框中選擇環形矩陣，然后選擇椅子為陣列對象，選擇同心圓的圓心為中心點，設置項目總書為4，填充角度為360度，點擊確定

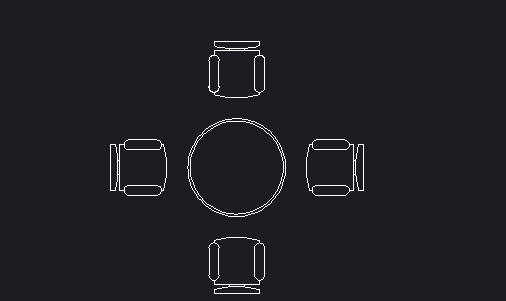

13、 最后在CAD中就繪制出了如圖所示的四人桌椅
