在CAD創建塊之后，可能會發現我們所創建塊的線寬并不符合我們的要求，返回到前頭修改又十分麻煩，那究竟該如何快速便捷地修改到塊的線寬呢？
今天，小編就來給大家介紹一下如何快速地修改塊的線寬

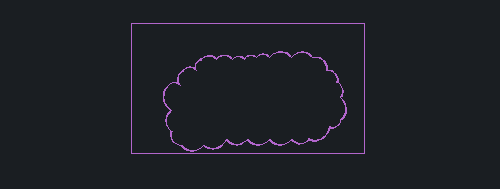

1、首先，大家打開中望CAD軟件，打開相應的圖形文件

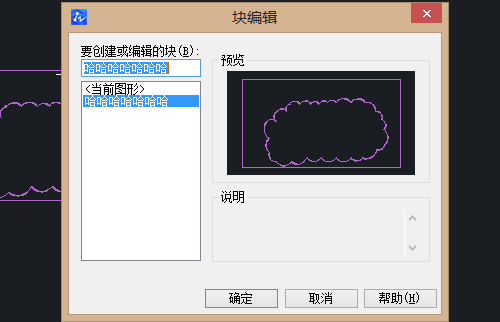

2、使用鼠標雙擊這個塊，系統會自動彈出“塊編輯”的對話框，我們點擊“確定”按鈕
3、進入到塊編輯器中，我們選中整個塊。在命令行中輸入PE指令，按下空格鍵確認
4、根據命令行出現的指示完成相應的指示，選擇塊作為對象，再在“輸入選項”中輸入寬度W，按下回車鍵確認
5、根據CAD軟件命令行出現的指示輸入新寬度，按下空格鍵

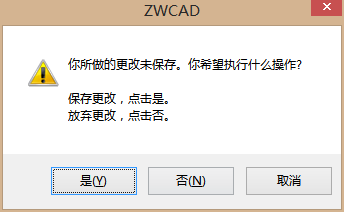

6、設置完成之后，我們關閉塊編輯器，在彈出來的窗口中，我們選擇保存

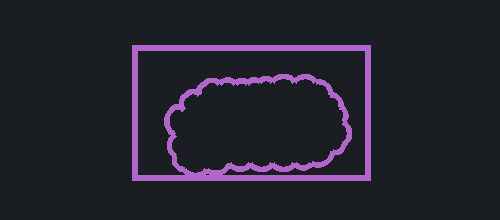

7、這樣，我們的塊就成功修改了線寬了，執行結果如下圖所示
