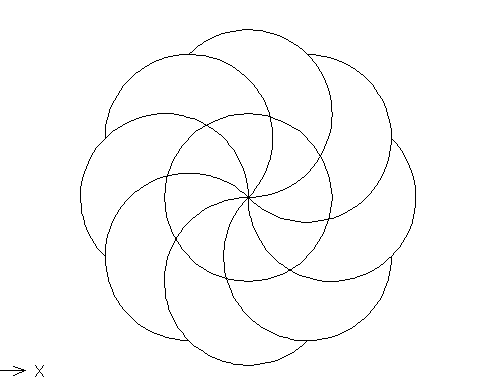

在CAD軟件中，陣列有兩種，矩形陣列和環形陣列，今天我們就運用環形陣列繪制如下圖形。
1、 首先，大家打開中望CAD軟件

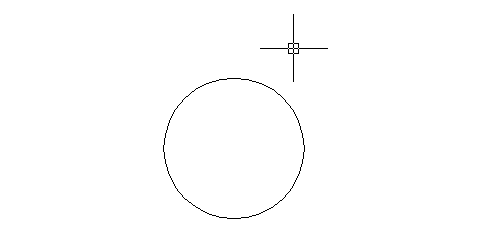

2、 點擊【繪圖】-【圓】按鈕，啟動圓命令，在繪圖區域任一點確定為圓心，繪制一個直徑為35的圓

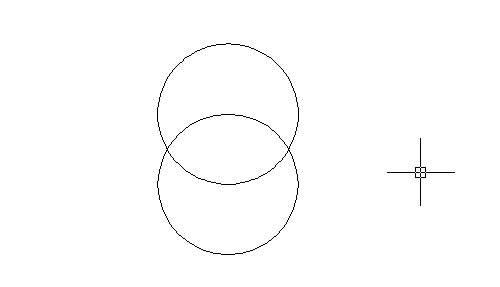

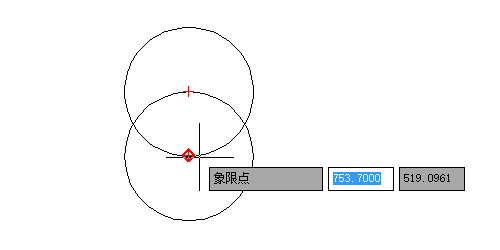

3、 選取圓為對象，點擊【修改】-【復制】按鈕，利用對象捕捉功能捕捉圓的下端點為基點，復制一個圓到圓的中心

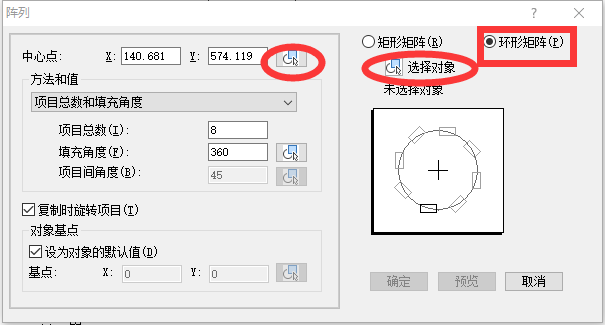

4、 在命令欄輸入ARRAY命令，系統彈出如圖所示的“陣列”對話框

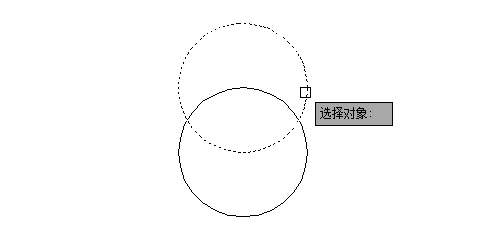

5、 點擊【選擇對象】按鈕，此時對話框暫時關閉，在繪圖區域選取復制的圓為對象
6、 此時回到對話框，點擊中心點按鈕，選取圓心為中心點

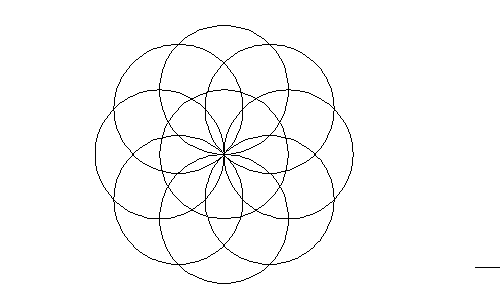

7、 選取項目總數為8個，點擊確定按鈕，即可得到如下圖形

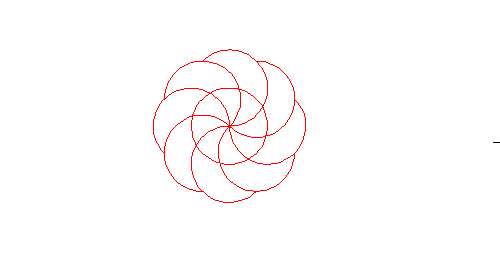

8、 然后使用分解命令（X）將圖形打散，然后點擊【修改】-【修剪】命令，去掉多余的線段，即可在CAD中繪制得到下圖
