在使用CAD進行設計工作的時候，如果想要給斜線繪制一條垂直線，該如何進行繪制工作呢？
快跟著小編一起來學習繪制斜線垂直線的方法步驟吧
1、首先，大家打開中望CAD軟件
2、點擊界面左側欄中的“直線”按鈕，繪制出一條斜線

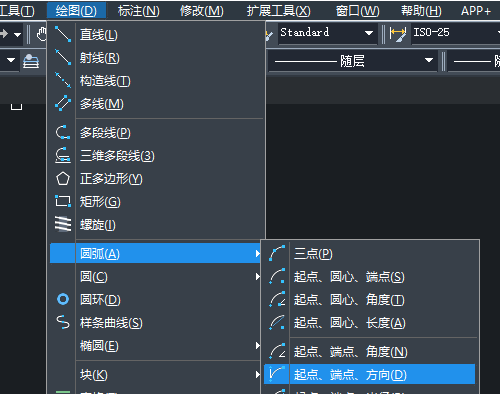

3、點擊界面上方菜單欄中的“繪圖”-“圓弧”-“起點、端點、方向”按鈕

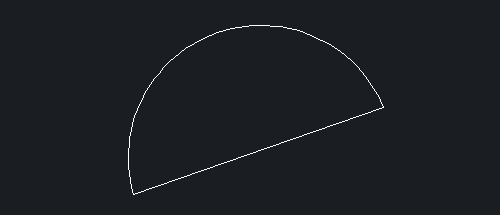

4、選取直線作為對象繪制出圓弧，執行結果如下圖所示

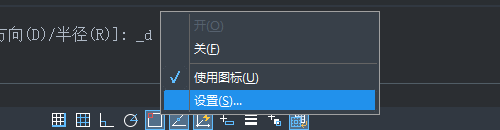

5、找到CAD軟件下方的“對象捕捉”按鈕，點擊鼠標右鍵，點擊“設置”按鈕

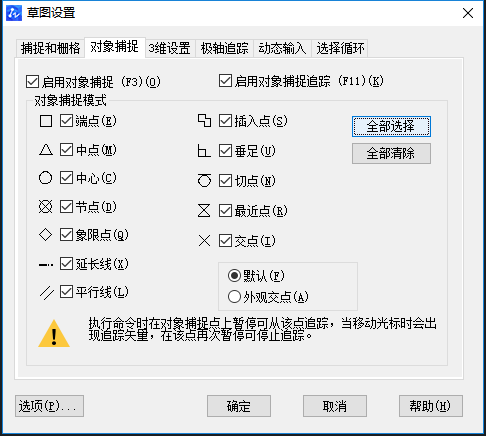

6、在“草圖設置”的對話框中，我們點擊右側的“全部選擇”按鈕，然后點擊“確定”按鈕

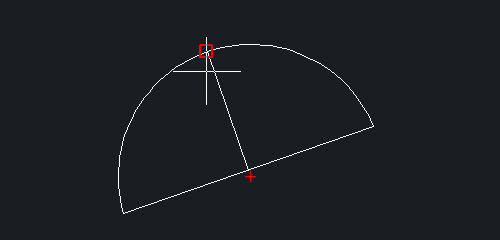

7、點擊“直線”按鈕，在圓弧的中點與斜線的中點位置繪制一條直線
8、選中“圓弧”，按下DELETE鍵把它刪除

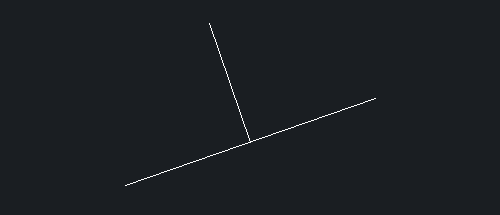

9、這樣，斜線的垂直線就畫出來了
