CAD輔助設計中在CAD中畫連接片
CAD輔助設計中在CAD中畫連接片
連接片是用戶在CAD做設計的時候中經常會用到的一個部件，小編在這里介紹一下它的畫法,詳細的步驟如下：
方法/步驟
1.點擊繪圖工具欄中的構造線按鈕，也可以輸入快捷鍵XL直接啟動構造線的命令，分別畫一條水平輔助線和三條垂直輔助線（垂直輔助線的間距為15，自己調整）結果顯示如下。

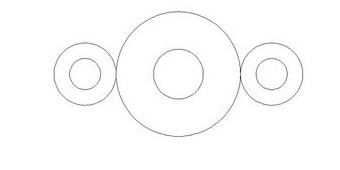

2.輸入快捷鍵C繪制2個為半徑2.5圓，一個半徑為4的圓，一個半徑5的圓和一個半徑10的圓，圓心是四條輔助線的交點，詳細的圖如下:
3.選中第一步創建的四條構造線，直接按刪除鍵，刪除四條構造線，如下圖。
4.選擇捕捉設置中的設置，彈出對話框（草圖設置），選擇對象捕捉，選中切點，結果如下。
5.輸入快捷鍵L也可以點擊工具欄中的直線工具，通過捕捉圓的切點，將所畫的幾個圓連接起來，結果如下

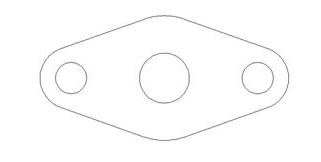

6.輸入快捷鍵TR，點擊修改工具欄中的修改工具，對上面的圖形進行一個修剪，修剪最后的結果如下圖所示
