cad使用技巧之旋轉、復制旋轉、參照旋轉
中望CAD是一款功能強大的制圖軟件，下面小編就來給大家介紹一下關于cad的使用技巧，有需要的可以自己試試看。

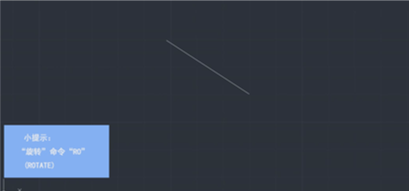

1.打開CAD，首先繪制一條直線，輸入“旋轉”的命令“RO”。

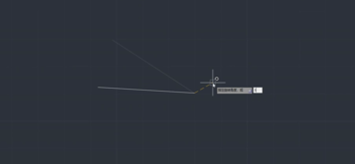

2.然后指定直線的一段作為旋轉的基點，移動鼠標手動的進行旋轉，輸入你想要的角度便可以直接旋轉到這個角度。

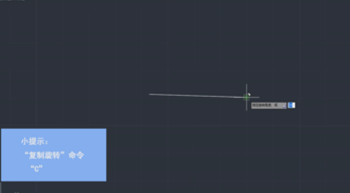

3.輸入旋轉命令“RO”，指定旋轉基點，再輸入“復制旋轉”命令“C”，復制旋轉是原來的線不動，另外還要再復制一條線進行旋轉。

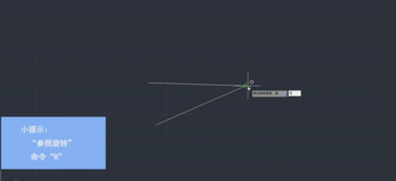

4.輸入旋轉命令“RO”，指定一個旋轉的基點，再輸入“參照旋轉”命令“R”，選中它們的交點，接著選中需要旋轉的直線的另一端點，點擊你參照的直線的另一端即可。
