怎么用CAD畫六連環
之前教過大家用CAD畫奧運五環，今天，我們給大家帶來一個畫六連環的教程，希望能幫到一些朋友。

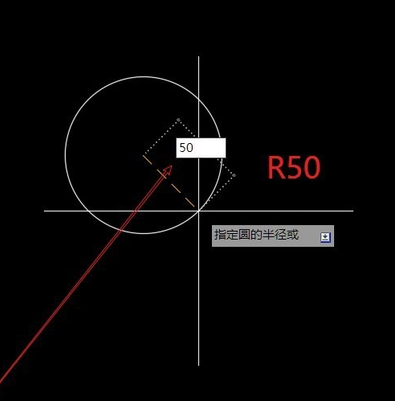

1.打開中望CAD2019，用【圓：C】命令，畫一個R50的圓，如圖

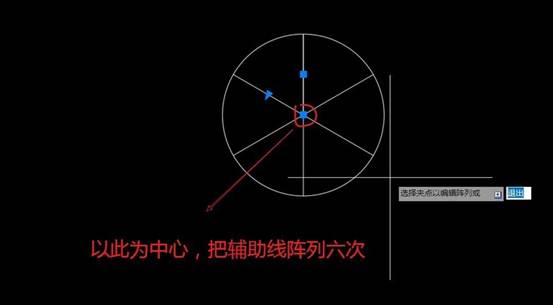

2.用【直線：L】命令，畫一條垂直的半徑輔助線，再用圓陣列把輔助線陣列6次，如圖

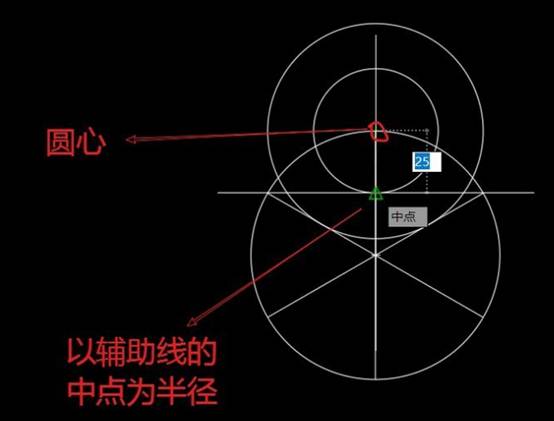

3.在其中一個R50與輔助線線的交點，畫一個與輔助線相切的圓，在同一個圓心，再畫一個以輔助線中心為半徑的圓，如圖

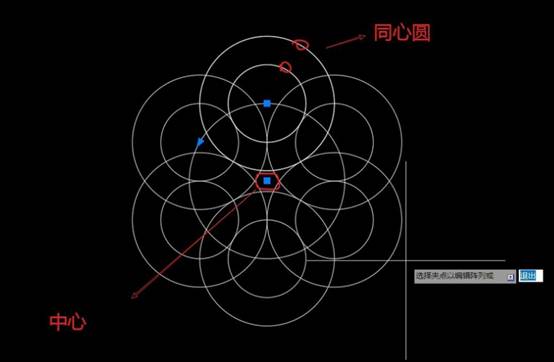

4.輔助線刪除，用【圓陣列】命令，把新畫的兩個同心圓，以R50的圓心為中心陣列6次，如圖
5.用【剪切：TR】命令，把圓修剪成以下圖形，把R50刪除，再修剪成以下圖形的樣子。

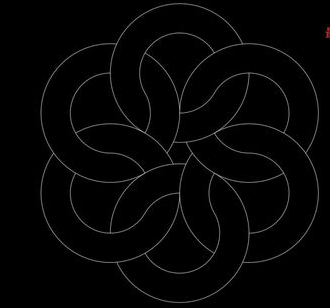

6.把中心圓畫好，標注好尺寸，六連環就畫好了！
以上便是用CAD畫六連環的教程，大家都學會了嗎？
