如何用CAD繪制手柄

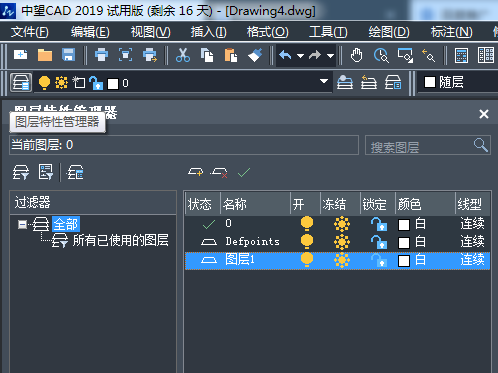

1.雙擊或者右鍵選擇打開你的cad軟件，本教程以中望CAD2019為例，設置好圖層特性。

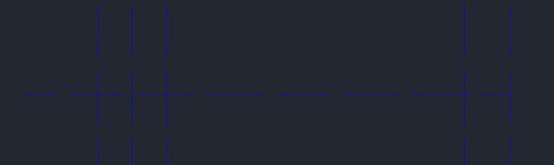

2.繪制水平中心線120mm，豎直50中心線mm。
將豎直中心線分別向左向右偏移7.5個單位，向右偏移82.5個單位。
將最右的中心線向左偏移10個單位。

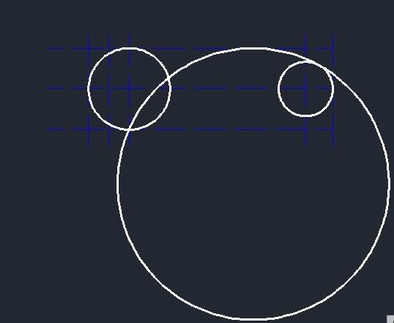

3.繪制2個半徑分別為15和10的圓。
將水平中心線上下偏移15個單位。
使用相切相切半徑繪制圓，半徑為15mm。

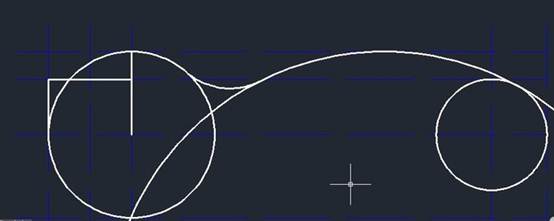

4.繪制圓角，圓角半徑為12mm。
將水平中心線向上偏移10個單位。
繪制3條實線，如下圖所示。
5.繪制半徑為5的圓，在中心線的交點處。
修剪左邊圓部分的線條。
修剪右邊圓部分的線條，與上一步一樣，使用修剪工具。

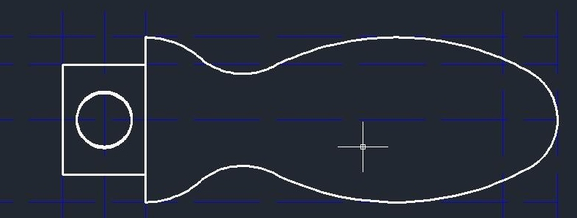

6.鏡像所畫的線條，就變成一個手柄。
刪除多余的線條。就完成了手柄的繪制操作。
以上就是用CAD繪制手柄的詳細教程，你掌握了嗎？如果想要了解更多的有趣的繪圖方法，可以持續關注中望CAD官網哦。
