CAD布爾運算差集繪制立體圖的教程

CAD怎么繪制立體圖？CAD常常用來繪制立體圖，該怎么繪制一個不規(guī)則的立體圖呢？今天小編為大家介紹一個方法：布爾運算差集。通過布爾運算差集來繪制立體圖，下面以繪制一個立體杯子為例，來看看詳細的教程。

1、打開CAD軟件，一般默認在俯視圖中。如果沒有，可以按快捷鍵-V，空格，再按T鍵，切換到俯視圖。

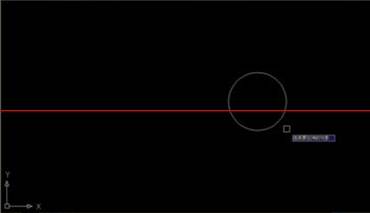

2、在命令欄按C鍵，輸入杯子外圓半徑（假設R=35mm），按空格鍵，再輸入ext，空格，會顯示“選擇要拉伸的對象”，點擊剛剛繪制的圓，然后空格，再輸入杯子的高度100（單位默認mm）。

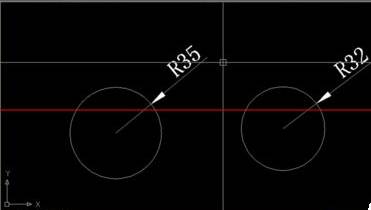

3、在剛才繪制的圖形旁邊繪制一個半徑小一點的圓（假設R=32mm），如上面所說步驟繪制一個高度為95mm的圓柱。

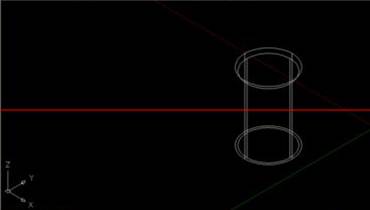

4、將視圖切換至東南等軸測視圖（按-V，空格，再按se，空格），按M鍵，選中要移動的那個圓柱（此處選中R=32，高度為95mm的圓柱），使兩圓柱的底部圓心重合。

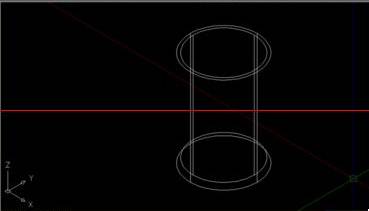

5、選中R=32的圓柱，按上面的步驟將其沿Z軸正方向移動5mm（100-95=5）。

6、輸入su，空格，選中R=35的圓柱，空格，再選中R=32的圓柱，空格，ok了，簡單的杯子模型就畫好了。

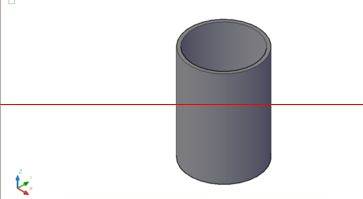

7、此處為了檢驗所畫圖形是否成功，可輸入vs，空格，c,空格，此時你的CAD模型窗口進入了概念圖，可查看你剛才所畫的圖形在立體空間中的外觀，檢驗完全是所想要的之后，按Ctrl+S組合鍵保存。

注意：在把物體沿Z軸移動的時候，最好打開正交模式（快捷鍵F8），因為這樣更方便找到Z軸方向，在窗口左下角可查看是否打開。那么以上就是CAD布爾運算差集繪制立體圖的教程，希望對大家有所幫助。
