CAD已知弧長和直角邊長怎么畫弧
CAD已知弧長和直角邊長怎么畫?。緾AD中經常要畫弧線，我們怎么根據現有的弧長和直角邊長來畫一個固定的弧呢？下面我們就來看看CAD弧的繪制方法。
1、 打開CAD，在左下角把極軸追蹤打開（鼠標右鍵點擊，選擇90度打√）、把對象捕捉打開（鼠標右鍵點擊，選擇中點）。

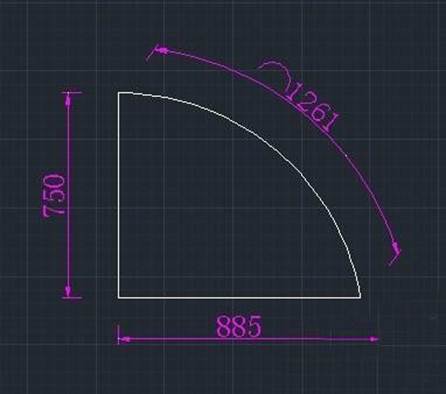

2、然后在操作界面畫線，如圖我們已知直角邊885和750，方法是按長885×2、高750來繪制三點定圓弧。先畫885×2=1770長的直線。鼠標盡量水平移動，系統會有一條綠色的虛線自動定位到水平或者垂直。（因為之前打開了極軸追蹤）

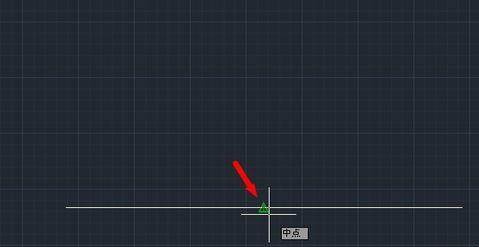

3、畫高750：選畫直線，然后鼠標放到水平直線中間位置，會出現一個三角形的綠色點，這個就是中點，鼠標在它的附近點一下，系統會自動定位到那個中點上。（之前打開的對象捕捉）

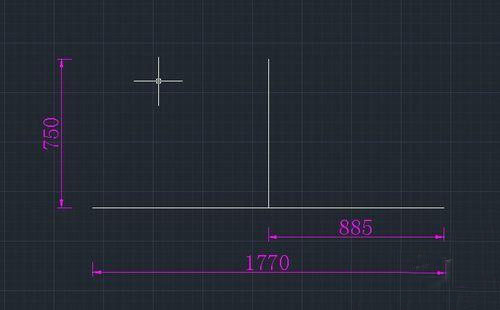

4、這時候我們獲得了這樣一個倒T字形的線條圖，尺寸我標注了一下讓大家比較清晰。

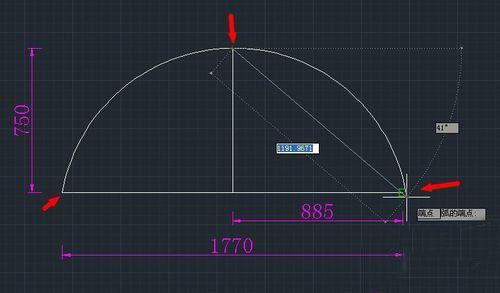

5、選擇繪制圓弧。然后把三個端點連接起來。
6、再使用修剪工具（快捷鍵TR），把多余的一半切掉。（使用TR后回車鍵一下<選取全部>就方便多了）

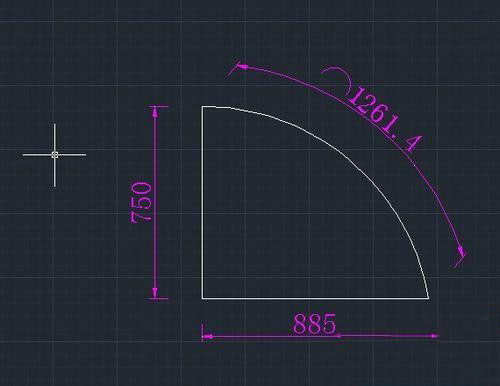

7、現在我們來看一下弧長，是1261.4，比客戶提供的1261多了0.4，這個有時候是精度的問題（四舍五入），修改一下精度的設置就可以了。
8、點選上方的標注樣式設置（或者選菜單欄的【標注】→【標注樣式】）選用自己使用的標注項目，修改，在主單位這一欄，把精度從小數點后1位設置成個位數（0.0→0），點確定，客戶提供的原圖就出來了。
以上就是CAD已知固定弧長和兩條直角邊畫弧的教程，希望對大家有幫助。
