CAD怎么繪制浴室平面圖
CAD怎么繪制浴室平面圖？設計師在設計房間的時候，想要畫浴室平面圖，該怎么繪制呢？今天給大家介紹浴室平面圖的繪制方法，給大家一個參考。

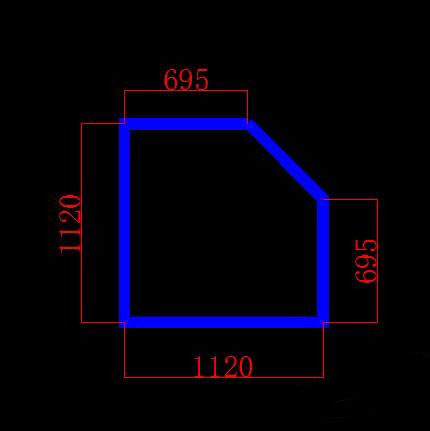

1、調用“PL”多線段命令，繪制出淋浴房的輪廓。其尺寸一般為1120或者其他。這個尺寸是可以根據客戶家的衛生間定制的。

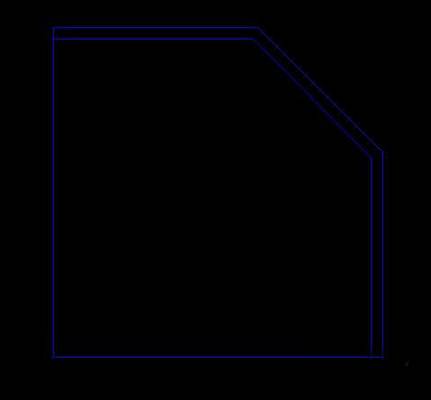

2、調用"X“分解命令。調用"O"偏移功能，將多段線向內偏移40，并用修剪”tr“功能修剪。

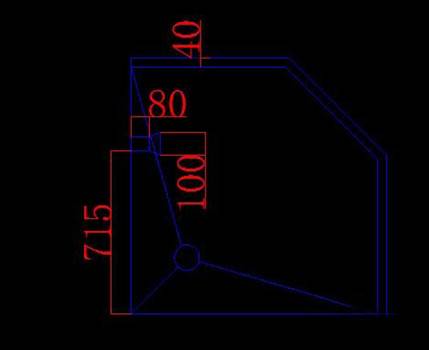

3、調用圓命令，繪制出半徑為50的圓表示地漏。移動到相應的位置。調用”DIV"定數等分命令，將圓分成三等分。（若看不到分點，可選擇點樣式設置。）
4、調用直線，以等分點為起點繪制線段，并且刪除等分點。調用直線命令，繪制出淋浴頭。淋浴房的繪制就完成了。
以上就是CAD繪制浴室平面圖的教程，只是給大家一個操作流程參考，大家可以根據自己的喜好畫一些獨特的浴室平面圖，希望對大家有所幫助。
