CAD怎么使用自動追蹤功能
CAD自動追蹤功能怎么使用？CAD中自動追蹤功能可以很方便的畫一條距離某一點特定距離的垂線，今天我們來看看CAD自動追蹤的詳細使用教程，需要的朋友可以參考下
1、首先打開CAD軟件，并新建一個圖紙，先畫了一條長40mm的線段

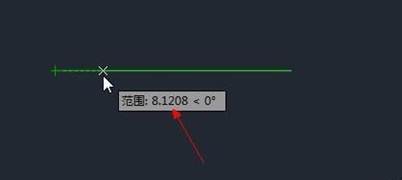

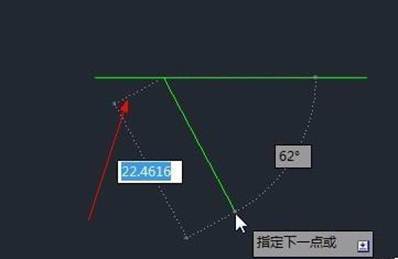

2、正常的情況下，選擇再畫直線，從已畫線段的左端點出發，會有自動追蹤的標記。如圖，箭頭所指的數字是左端點到鼠標的距離。

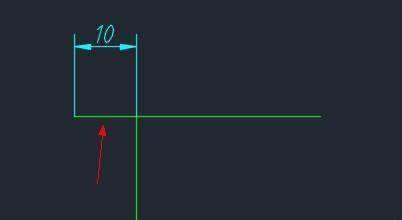

3、這是可以直接用鍵盤輸入距離，要畫線段的起點就確定了。我輸入的是10，距離也恰好為10.

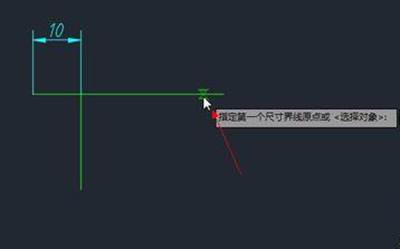

4、但是有時候自動追蹤的功能不能用了，箭頭那里一直顯示坐標，并不顯示距離。無法進行自動追蹤。

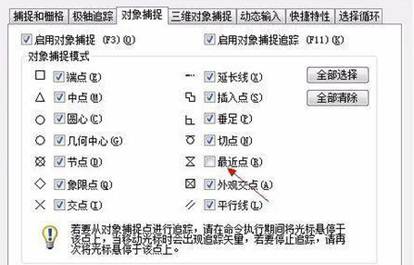

5、自動追蹤一定與對象捕捉有關，打開對象捕捉的對話框，要勾去"最近點"，才能實現自動追蹤功能.

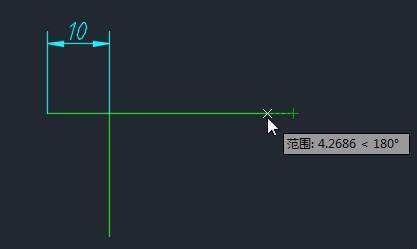

6、勾去之后，如下圖顯示就可以了。
以上就是CAD啟動自動追蹤功能的用法，詳細的設置參考以上教程。
