CAD兩條不相交的線段該怎么裁剪及延伸
CAD兩條不相交的線段該怎么裁剪及延伸？cad中的兩條線段不相交，延長也不能相交，這時候就需要以一條線段為基準來裁剪或者延伸另外一條線段，下面我們來看看一個簡單的命令方法。

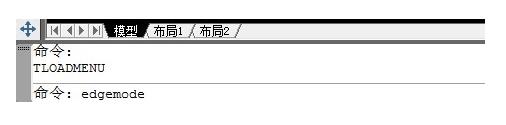

1、打開CAD軟件，在CAD命令欄輸入“edgemode”

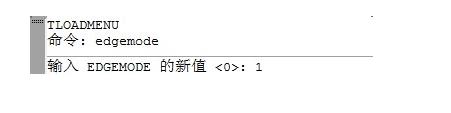

2、接下來會出現“edgemode”命令的新值，程序默認為“0”，這里我們輸入“1”，這樣就會實現以標準線段的延伸線及自身為基準了。

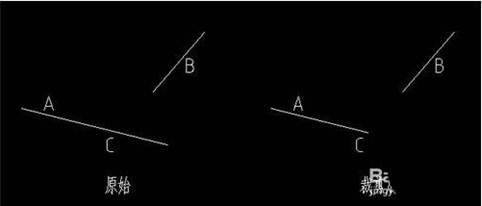

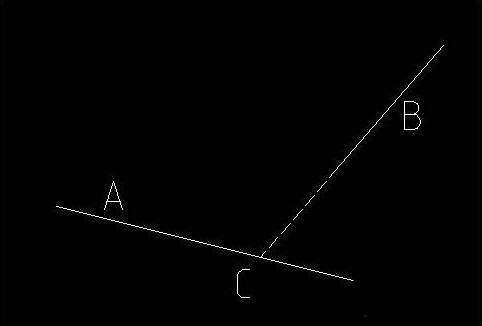

3、線段A與線段B不相交，但與線段B的延長線交與C點，若我們想將僅保留線段A在C點以上部分，通過上面的“edgemode”命令設置后，我們可以使用“TR”命令即“TRIM”命令。進行裁剪
4、輸入命令 “TR"后空格， 選擇線段B，空格，然后選擇C點以下部分，就裁剪完成了。
以上就是兩條線段不相交裁剪的命令使用方法，設置完成后，以后可以直接輸入命令，即可使用。
