CAD繪制指北針的教程方法
CAD怎么畫指北針？cad中想要繪制指北針，該怎么繪制這個圖形呢？今天我們就來看看CAD指北針制作方法，以下是詳細的教程說明。

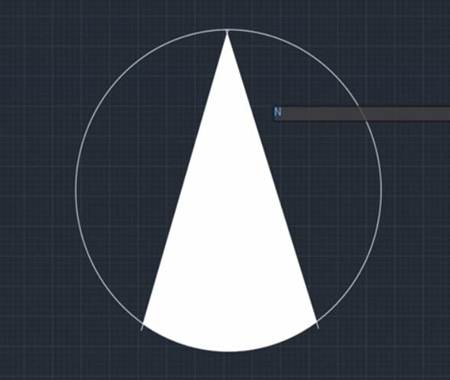

1、打開CAD軟件，使用“圓圈工具”繪制一個圓。
2、在右下角打開“正交開關”和“二維參照點開關”。
3、使用“直線工具”，從圓的圓心向上繪制一條直線。
4、關閉“正交開關”和“二維參照點開關”。
5、點擊“直線工具”，在圓和直線的交點處點擊，向下繪制一條直線，調整角度。
6、右擊點擊“確認”。
7、選擇直線，點擊“鏡像”。
8、在直線的交點處點擊，繪制鏡像直線。
9、在彈出的窗口中，選擇“否”。
10、選擇中間的直線，刪除。
11、點擊填充中的“圖案填充”。
12、點擊“SOLID”，填充尖角圖形。
13、點擊“默認”。
14、選擇文字中的“多行文字”。
15、劃定角點。
16、輸入“N”，選中文字，修改“注釋性”下方的數字。
17、點擊關閉“文字編輯器”，指北針就做好了。
以上就是cad繪制指北針的教程。
